NF0350520000G
制造商: AMPHENOL ANYTEK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3（配接），6（输入） 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 3（配接），6（输入）
每级针位数: 3（配接），6（输入）
层级数: 1（配接），2（输入）
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 115°C
触头配接表面处理: 锡
特性: 销锁，固定销锁（非导线端）
1-1734248-8
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 FPC 连接器 触头，垂直 - 单侧 0.039（1.00mm） 表面贴装型
扁平柔性类型: FPC
安装类型: 表面贴装型
连接器/触头类型: 触头，垂直 - 单侧
针位数: 18
间距: 0.039（1.00mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.217（5.50mm）
锁定功能: 滑锁
电缆端类型: 锥形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 聚酰胺（PA9T），尼龙 9T
致动器材料: 聚酰胺（PA9T），尼龙 9T
特性: 零插入力（ZIF）
额定电压: 125V
工作温度: -20°C ~ 85°C
材料可燃性等级: UL94 V-0
2384723-2
制造商: TE CONNECTIVITY DEUTSCH CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 面板安装，通孔，直角 34 位置 0.118（3.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 34
排数: 4
排距 - 配接: 0.071（1.80mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 面板安装，通孔，直角
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 1.343（34.10mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: 板导轨
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250VAC/DC
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 12
加载的针位数: 所有
间距 - 配接: 0.031（0.80mm）
排数: 2
排距 - 配接: -
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
绝缘颜色: 黑色
绝缘高度: 0.191（4.85mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 6mm ~ 15mm
更多
侵入防护: -
特性: 板件导轨，屏蔽式，焊锡保留
额定电流（安培）: 5.5A/触头
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 12
排数: 2
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.222（5.65mm）
触头形状: 矩形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，屏蔽式，焊锡保留
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 5.5A/触头
额定电压: -
953118-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 40 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 40
排数: 4
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.264（6.70mm）
接触长度 - 柱: 0.115（2.92mm）
总体接触长度: -
绝缘高度: 0.846（21.50mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: -
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 板导轨
工作温度: -40°C ~ 85°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

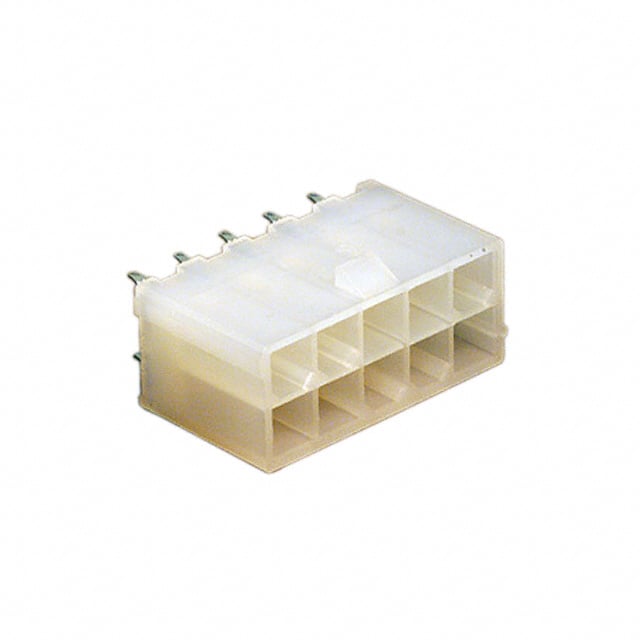

173858-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 12 位置 0.138（3.50mm）
连接器类型: -
触头类型: 接片
间距 - 配接: 0.138（3.50mm）
针位数: 12
排数: 2
排距 - 配接: 0.232（5.90mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.157（4.00mm）
总体接触长度: -
绝缘高度: 0.622（15.80mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: 安装法兰
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 HB
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.165（4.20mm）
针位数: 10
排数: 2
排距 - 配接: 0.165（4.20mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.504（12.80mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA66），尼龙 6/6
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-2
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -
357-018-531-112
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 黑色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 18
针位数: 18
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 黑色
法兰特征: 齐平安装，侧开口，无螺纹，0.128（3.25mm）直径
工作温度: -40°C ~ 105°C
307-018-531-112
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 18
针位数: 18
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 绿色
法兰特征: 齐平安装，侧开口，无螺纹，0.128（3.25mm）直径
工作温度: -40°C ~ 105°C
