807-018-531-112
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 18
针位数: 18
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 绿色
法兰特征: 侧面安装开口，无螺纹，0.128（3.25mm）直径
工作温度: -40°C ~ 125°C
857-018-531-112
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 黑色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 18
针位数: 18
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 黑色
法兰特征: 侧面安装开口，无螺纹，0.128（3.25mm）直径
工作温度: -40°C ~ 125°C
FW-02-05-F-D-425-200
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 针位针座间隔柱连接器 0.050（1.27mm） 镀金 表面贴装型
针位数: 4
间距: 0.050（1.27mm）
排数: 2
排距: 0.050（1.27mm）
长度 - 总体引脚: 0.625（15.875mm）
长度 - 柱（配接）: 0.200（5.080mm）
长度 - 堆叠高度: 0.425（10.800mm）
长度 - 焊尾: -
安装类型: 表面贴装型
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色
DWM-05-56-G-S-425
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 5 针位针座间隔柱连接器 0.050（1.27mm） 镀金 通孔
针位数: 5
间距: 0.050（1.27mm）
排数: 1
排距: -
长度 - 总体引脚: 0.625（15.875mm）
长度 - 柱（配接）: 0.080（2.032mm）
长度 - 堆叠高度: 0.425（10.800mm）
长度 - 焊尾: 0.120（3.048mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色

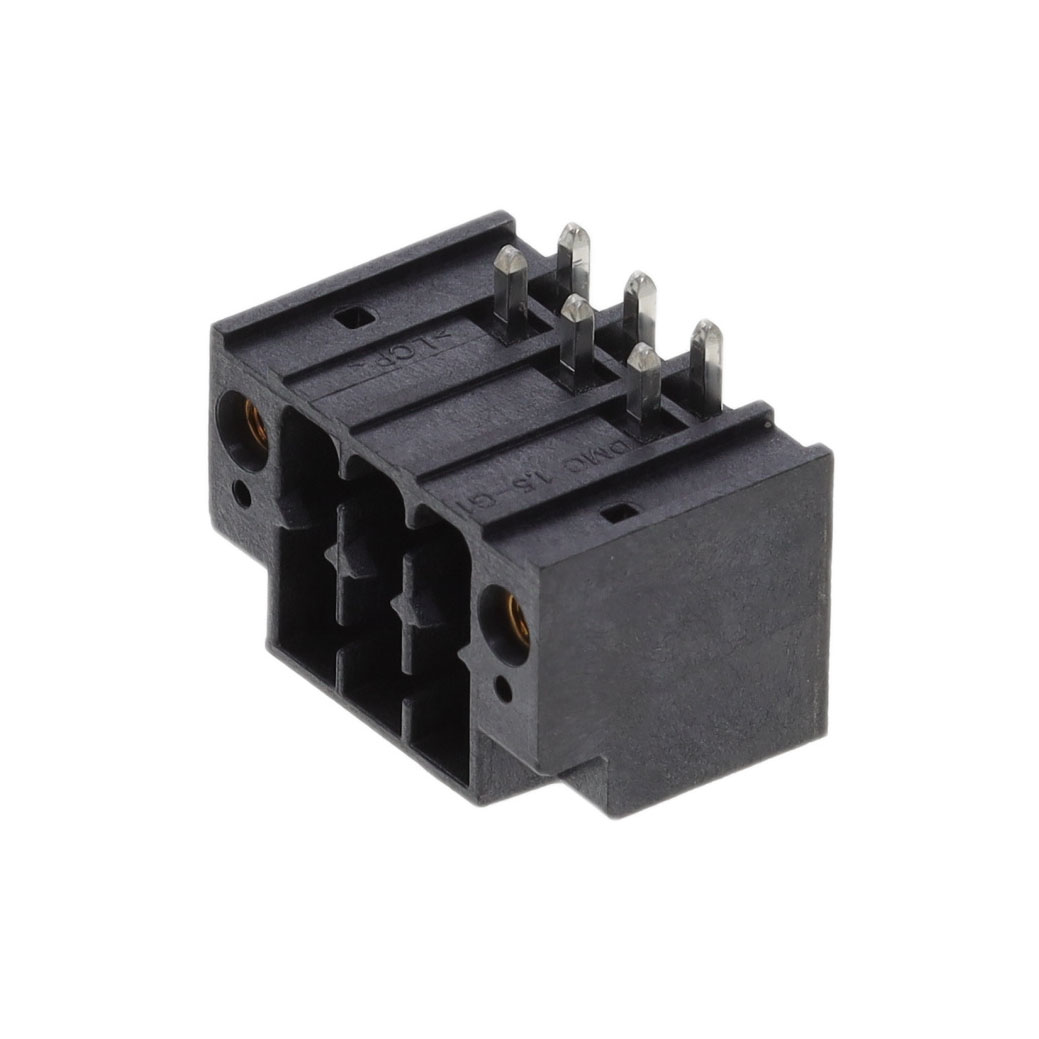

1874027
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 针位端子块 接头，公引脚，带罩（4 面） 0.138（3.50mm） 90°，直角 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 6
每级针位数: 3
层级数: 2
间距: 0.138（3.50mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 8A
电压 - IEC: 160 V
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 黑色
工作温度: -40°C ~ 100°C
触头配接表面处理: 锡
特性: 法兰
9-2178711-0
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 位置 插座 连接器 0.100（2.54mm） 表面贴装型 锡
连接器类型: 插座
触头类型: 叉状
样式: 板至板或电缆
针位数: 20
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 118.1µin（3.00µm）
绝缘颜色: 黑色
绝缘高度: 0.209（5.30mm）
接触长度 - 柱: -
工作温度: -30°C ~ 85°C
材料可燃性等级: -
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: 拾放
额定电流（安培）: -
额定电压: 100VDC
层级数: 1
每级针位数: 2
间距: 0.250（6.35mm）

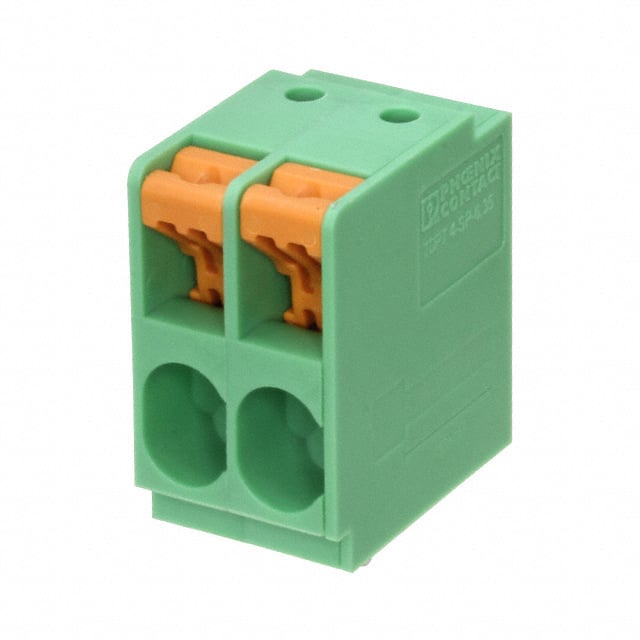

配接方向: 水平，带板
电流: 30 A
电压: 600 V
线规: 10-24AWG
安装类型: 通孔
电线端接: 无螺钉 - 支管弹簧，推入式弹簧
特性: 按片触动式
颜色: 绿色
341-017-521-101
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 17 位置 母头 连接器 非指定 - 单边 镀金 0.100（2.54mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 17
针位数: 17
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.100（2.54mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 绿色
法兰特征: -
工作温度: -40°C ~ 105°C
391-017-521-101
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 17 位置 母头 连接器 非指定 - 单边 镀金 0.100（2.54mm） 黑色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 17
针位数: 17
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.100（2.54mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 黑色
法兰特征: -
工作温度: -40°C ~ 105°C
341-017-521-102
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 17 位置 母头 连接器 非指定 - 单边 镀金 0.100（2.54mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 17
针位数: 17
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.100（2.54mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 半波纹管
颜色: 绿色
法兰特征: 齐平安装，顶开口，无螺纹，0.128（3.25mm）直径
工作温度: -40°C ~ 105°C
