ARJM11D7-502-AB-EW2
制造商: ABRACON LLC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 10/100/1000 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 10/100/1000 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.543（13.80mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽
特性: 板锁
凸片方向: 上
触头材料: -
触头表面处理: 镀金
工作温度: -40°C ~ 85°C
ARJM11C7-502-AB-EW2
制造商: ABRACON LLC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 10/100/1000 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 10/100/1000 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.543（13.80mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽式，EMI指
特性: 板锁
凸片方向: 上
触头材料: -
触头表面处理: 镀金
工作温度: -40°C ~ 85°C
ARJM11B1-502-AB-EW2
制造商: ABRACON LLC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 10/100/1000 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 10/100/1000 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.535（13.59mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽
特性: 板锁
凸片方向: 下
触头材料: -
触头表面处理: 镀金
工作温度: -40°C ~ 85°C
ARJM11C7-502-KB-EW2
制造商: ABRACON LLC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 10/100/1000 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 10/100/1000 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.543（13.80mm）
LED 颜色: 绿，橙 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽式，EMI指
特性: 板锁
凸片方向: 上
触头材料: -
触头表面处理: 镀金
工作温度: -40°C ~ 85°C
ARJM11A1-805-AB-EW2
制造商: ABRACON LLC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 2.5G Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 2.5G Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.535（13.59mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽式，EMI指
特性: 板锁
凸片方向: 下
触头材料: -
触头表面处理: 镀金
工作温度: -40°C ~ 85°C
292171-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.177（4.50mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.307（7.80mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T，玻璃纤维增强型
特性: 板导轨
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 125VAC
6-292171-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.177（4.50mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.307（7.80mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T，玻璃纤维增强型
特性: 板导轨
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 125VAC
1473898-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 12 位置 0.087（2.20mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.087（2.20mm）
针位数: 12
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.217（5.50mm）
接触长度 - 柱: 0.157（4.00mm）
总体接触长度: -
绝缘高度: 0.921（23.39mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 安装法兰
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 HB
绝缘颜色: 天然
额定电流（安培）: -
额定电压: 12VDC

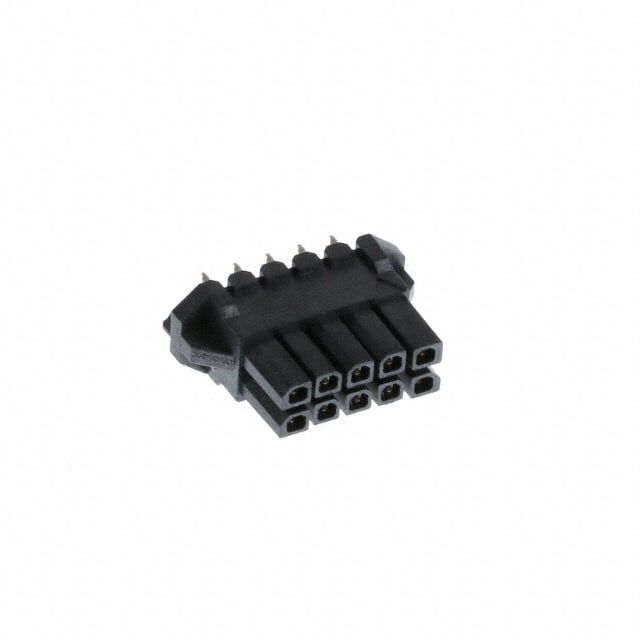

连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 10
加载的针位数: 所有
间距 - 配接: 0.118（3.00mm）
排数: 2
排距 - 配接: 0.118（3.00mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
绝缘颜色: 黑色
绝缘高度: 0.535（13.60mm）
接触长度 - 柱: 0.134（3.40mm）
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 16.86mm
更多
侵入防护: -
特性: 盲插，板件导轨
额定电流（安培）: 5A
额定电压: 250VAC
1-5499786-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 64 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 64
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.315（8.00mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽，安装法兰
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: 250VAC
