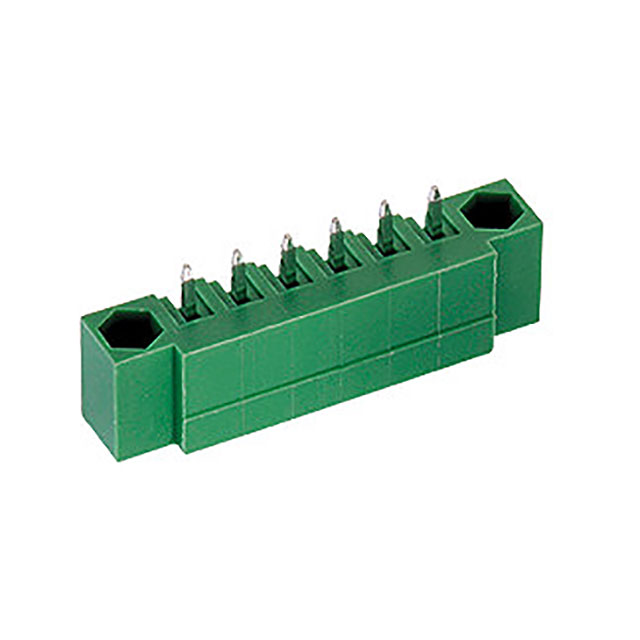

691323300006
制造商: WÜRTH ELEKTRONIK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 针位端子块 接头，公引脚，带罩（4 面） 0.150（3.81mm） 垂直 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 6
每级针位数: 6
层级数: 1
间距: 0.150（3.81mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: -
电流 - UL: 10 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: 锡
特性: 配接法兰

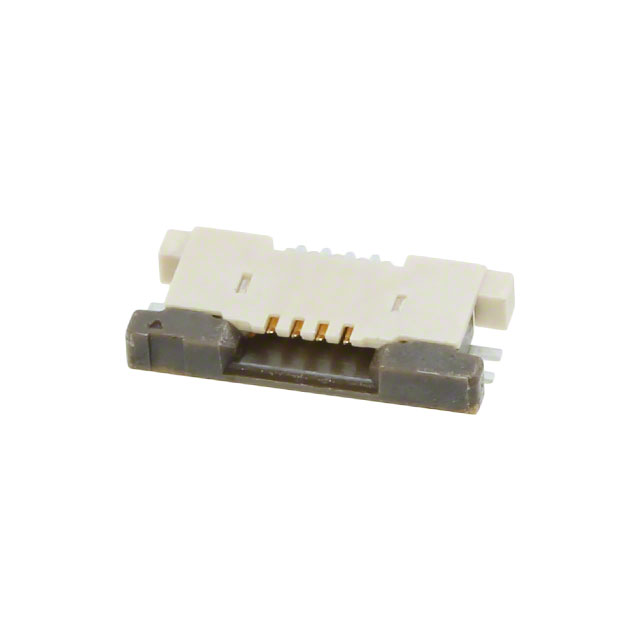

扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，顶部
针位数: 4
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.047（1.20mm）
锁定功能: 滑锁
电缆端类型: 直形，锥形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 液晶聚合物（LCP）
致动器材料: 聚苯硫醚（PPS）
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -40°C ~ 85°C
材料可燃性等级: UL94 V-0

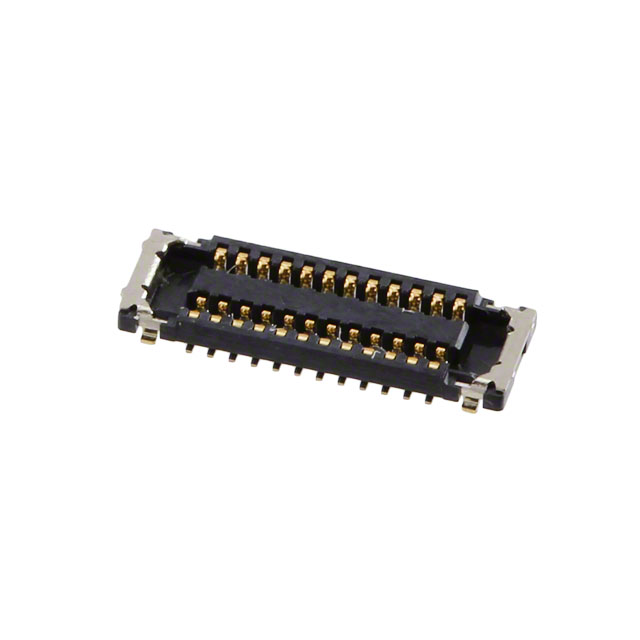

连接器类型: 插座，外罩触点
针位数: 24
间距: 0.016（0.40mm）
排数: 2
安装类型: 表面贴装型
特性: 固定焊尾
触头表面处理: 镀金
触头表面处理厚度: -
接合堆叠高度: 0.8mm
板上高度: 0.026（0.65mm）
215309-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 10 位置 插座 连接器 0.100（2.54mm） 通孔 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 10
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 31.5µin（0.80µm）
绝缘颜色: 黑色和绿色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.122（3.10mm）
工作温度: -
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: -
1-215309-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 30 位置 插座 连接器 0.100（2.54mm） 通孔 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 30
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 31.5µin（0.80µm）
绝缘颜色: 绿色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.122（3.10mm）
工作温度: -
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: -
2-215309-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 50 位置 插座 连接器 0.100（2.54mm） 通孔 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 50
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 31.5µin（0.80µm）
绝缘颜色: 黑色和绿色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.122（3.10mm）
工作温度: -
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: -
826926-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 9 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.264（6.70mm）
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: 0.500（12.70mm）
绝缘高度: 0.110（2.79mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 绿色
额定电流（安培）: 5A
额定电压: -
DW-27-11-F-Q-625
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 54 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 54
间距: 0.100（2.54mm）
排数: 2
排距: 0.200（5.08mm）
长度 - 总体引脚: 0.930（23.622mm）
长度 - 柱（配接）: 0.195（4.950mm）
长度 - 堆叠高度: 0.625（15.875mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色
针位数: 64
间距: 0.100（2.54mm）
排数: 2
排距: 0.200（5.08mm）
长度 - 总体引脚: 0.930（23.622mm）
长度 - 柱（配接）: 0.195（4.950mm）
长度 - 堆叠高度: 0.625（15.875mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色
针位数: 58
间距: 0.100（2.54mm）
排数: 2
排距: 0.200（5.08mm）
长度 - 总体引脚: 0.930（23.622mm）
长度 - 柱（配接）: 0.195（4.950mm）
长度 - 堆叠高度: 0.625（15.875mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色
