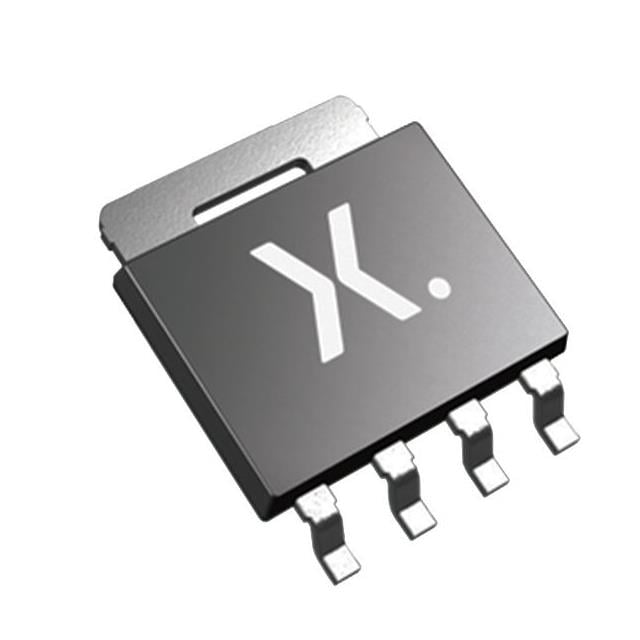

BUK9Y72-80E,115
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 80 V 15A（Tc） 45W（Tc） LFPAK56，Power-SO8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 15A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 72 毫欧 @ 5A，10V
不同 Id 时 Vgs(th)（最大值）: 2.1V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 7.9 nC @ 5 V
Vgs（最大值）: ±10V
不同 Vds 时输入电容 (Ciss)（最大值）: 898 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 45W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: LFPAK56，Power-SO8
封装/外壳: SC-100，SOT-669
BUK9Y113-100E,115
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 12A（Tc） 45W（Tc） LFPAK56，Power-SO8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 12A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V
不同 Id、Vgs 时导通电阻（最大值）: 110 毫欧 @ 5A，10V
不同 Id 时 Vgs(th)（最大值）: 2.1V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.4 nC @ 5 V
Vgs（最大值）: ±10V
不同 Vds 时输入电容 (Ciss)（最大值）: 870 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 45W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: LFPAK56，Power-SO8
封装/外壳: SC-100，SOT-669
BUK9Y15-60E,115
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 53A（Tc） 95W（Tc） LFPAK56，Power-SO8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 53A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V
不同 Id、Vgs 时导通电阻（最大值）: 13 毫欧 @ 15A，10V
不同 Id 时 Vgs(th)（最大值）: 2.1V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 17.2 nC @ 5 V
Vgs（最大值）: ±10V
不同 Vds 时输入电容 (Ciss)（最大值）: 2603 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 95W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: LFPAK56，Power-SO8
封装/外壳: SC-100，SOT-669

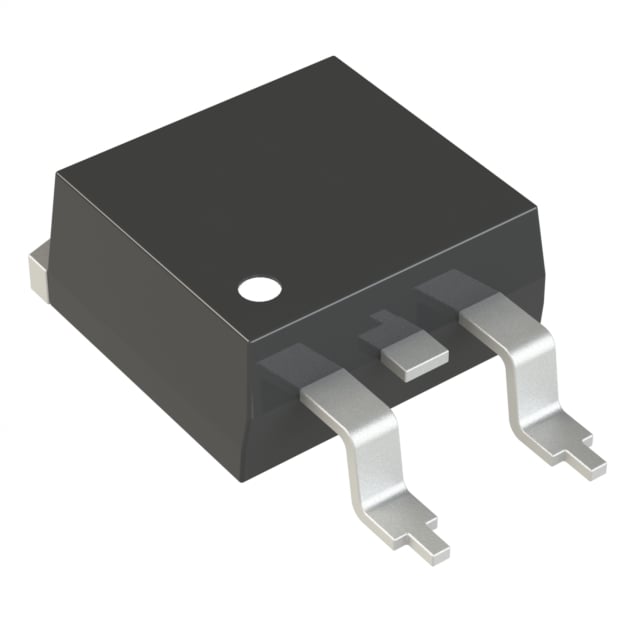

BUK7613-60E,118
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 58A（Tc） 96W（Tc） D2PAK
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 58A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 13 毫欧 @ 15A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 22.9 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1730 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 96W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: D2PAK
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB

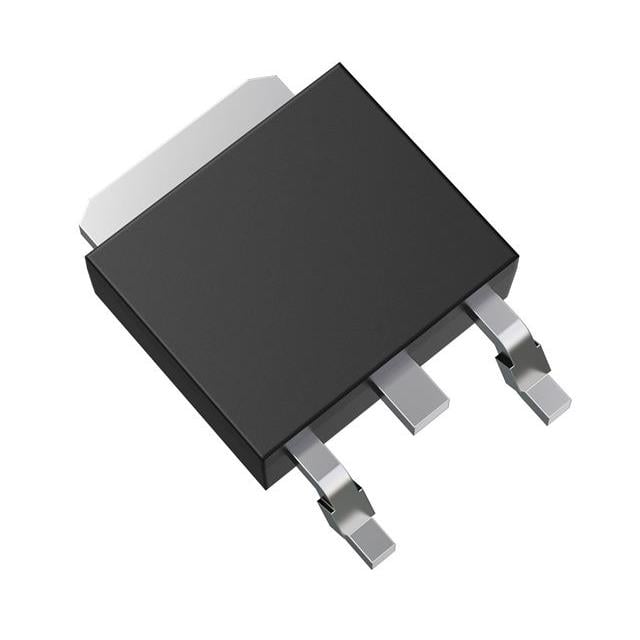

TJ50S06M3L(T6L1,NQ
制造商: TOSHIBA SEMICONDUCTOR AND STORAGE分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 60 V 50A（Ta） 90W（Tc） DPAK+
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 50A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 13.8 毫欧 @ 25A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 124 nC @ 10 V
Vgs（最大值）: +10V，-20V
不同 Vds 时输入电容 (Ciss)（最大值）: 6290 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 90W（Tc）
工作温度: 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DPAK+
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63

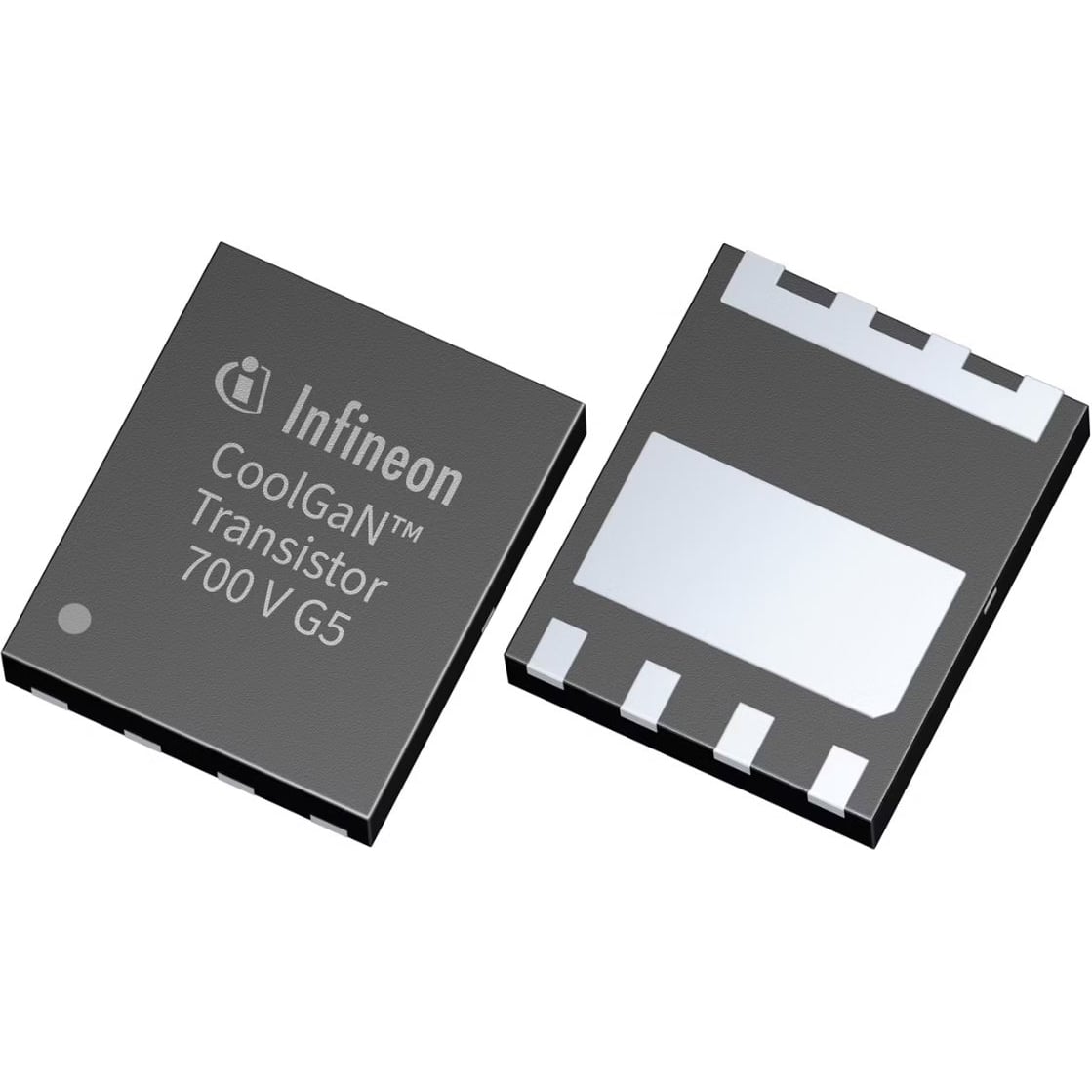

IGLR70R140D2SXUMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 700 V 13A（Tc） 47W（Tc） PG-TSON-8-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 700 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 170 毫欧 @ 3.1A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 1.8 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 133 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 47W（Tc）
工作温度: -40°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TSON-8-8
封装/外壳: 8-PowerTDFN
IGLR65R140D2XUMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 13A（Tc） 47W（Tc） PG-TSON-8-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 170 毫欧 @ 3.1A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 1.8 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 155 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 47W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TSON-8-8
封装/外壳: 8-PowerTDFN

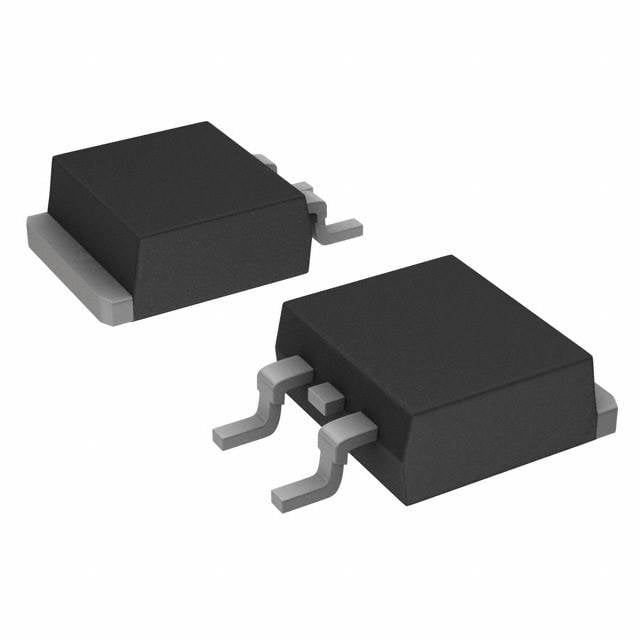

SPB20N60C3ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 600 V 20.7A（Tc） 208W（Tc） PG-TO263-3-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 20.7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 13.1A，10V
不同 Id 时 Vgs(th)（最大值）: 3.9V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 114 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2400 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 208W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-3-2
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB

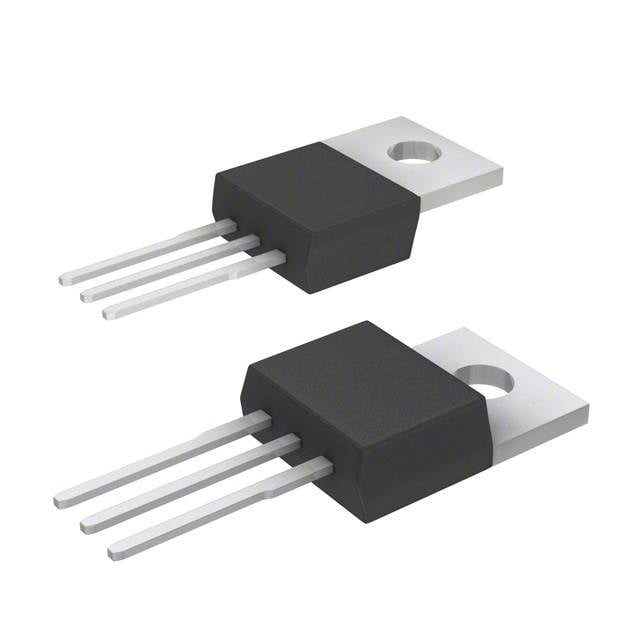

SPP20N60C3XKSA1
制造商: INFINEON TECHNOLOGIES数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 600 V 20.7A（Tc） 208W（Tc） PG-TO220-3-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 20.7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 13.1A，10V
不同 Id 时 Vgs(th)（最大值）: 3.9V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 114 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2400 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 208W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO220-3-1
封装/外壳: TO-220-3

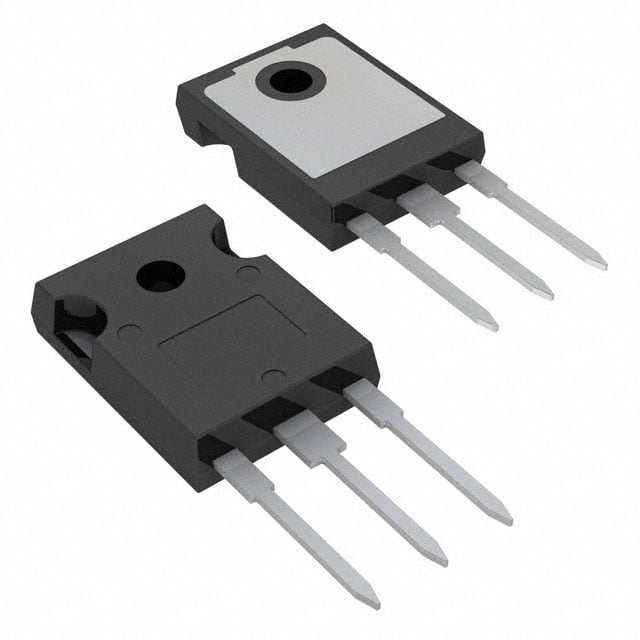

IMW120R220M1HXKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 1200 V 13A（Tc） 75W（Tc） PG-TO247-3-41
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 286 毫欧 @ 4A，18V
不同 Id 时 Vgs(th)（最大值）: 5.7V @ 1.6mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.5 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 289 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 75W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-3-41
封装/外壳: TO-247-3
