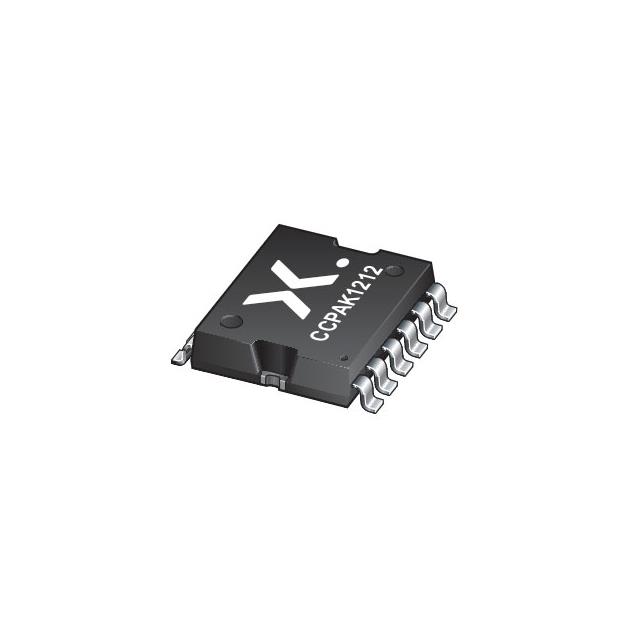

PSMN1R4-100ASEJ
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 340A（Tc） 935W（Tc） CCPAK1212
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 340A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 1.36 毫欧 @ 25A，10V
不同 Id 时 Vgs(th)（最大值）: 3.6V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 366 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 26023 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 935W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: CCPAK1212
封装/外壳: 12-BESOP（0.370，9.40mm 宽），裸焊盘

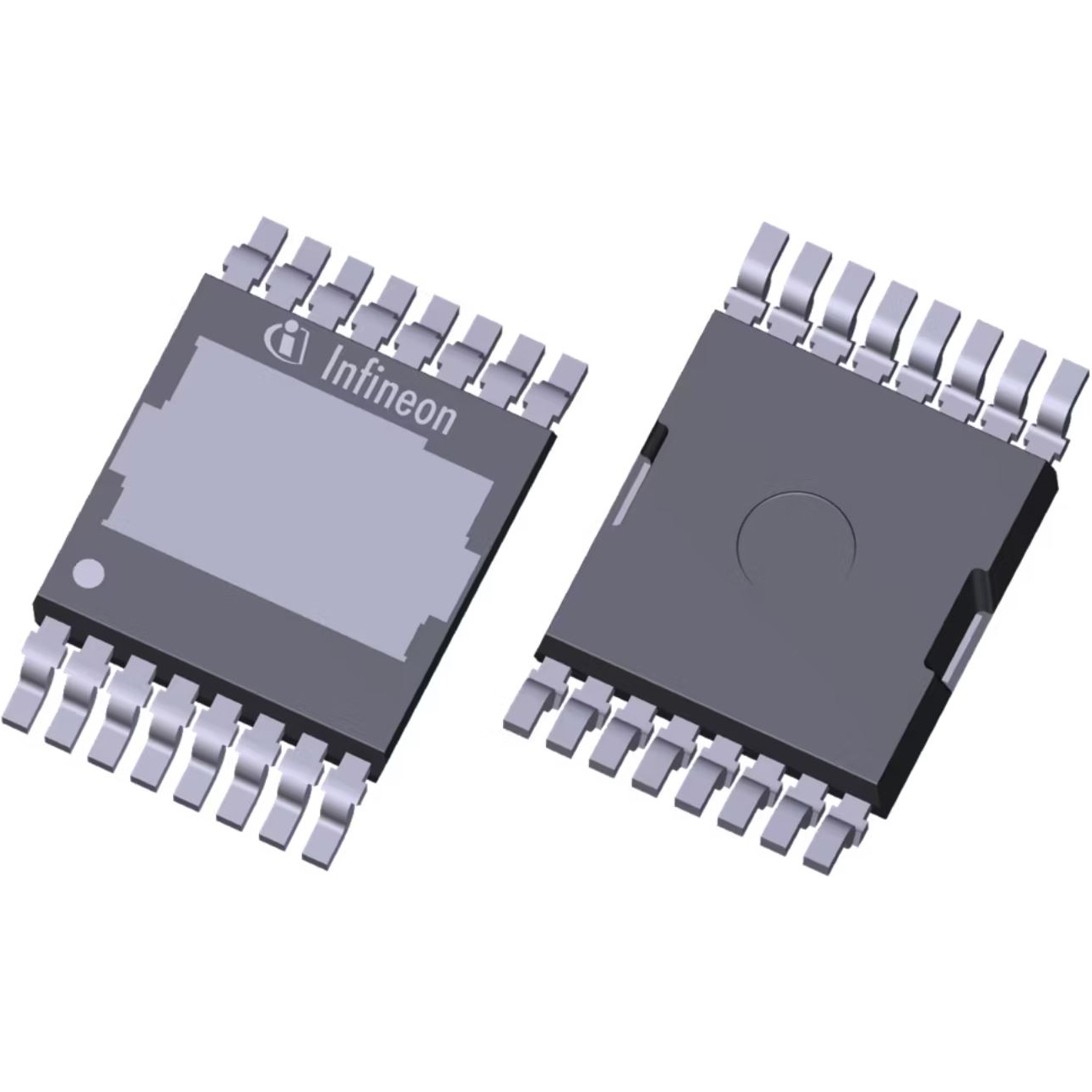

IGLT65R035D2ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 47A（Tc） 154W（Tc） PG-HDSOP-16-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 47A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 42 毫欧 @ 13A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 4.2mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 7.7 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 540 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 154W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-16-8
封装/外壳: 16-PowerSOP 模块

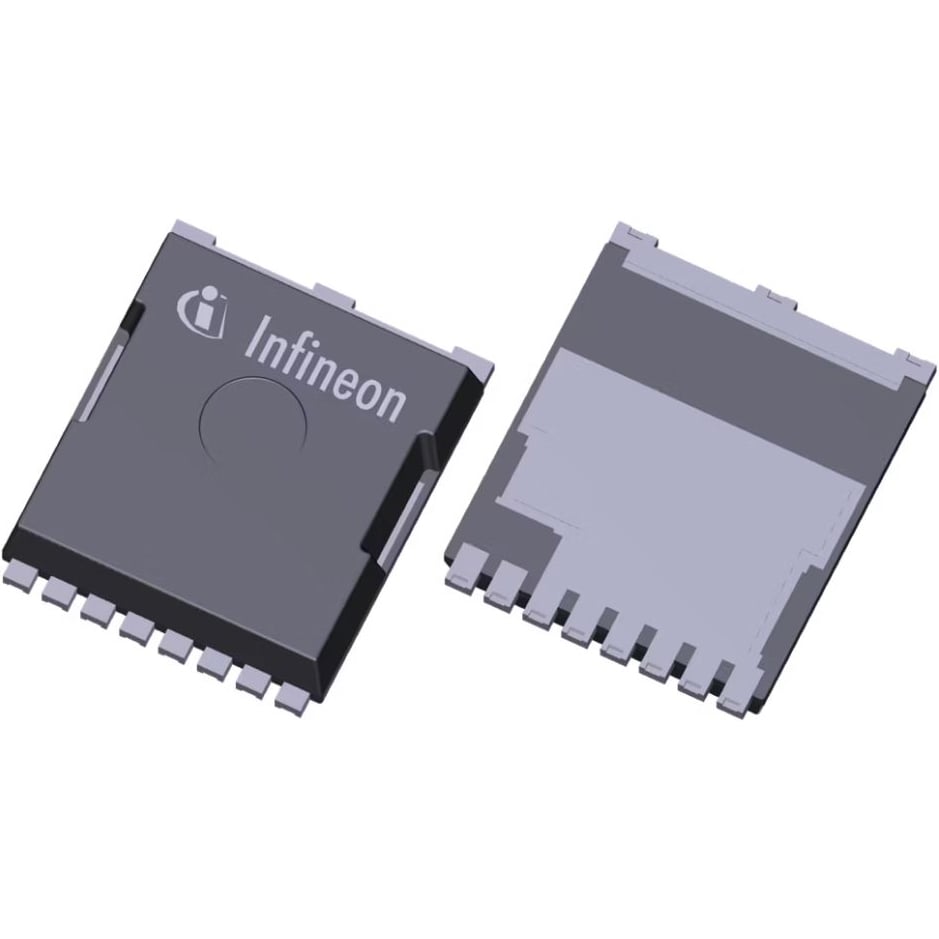

IGT65R035D2ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 49A（Tc） 167W（Tc） PG-HSOF-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 49A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 42 毫欧 @ 13A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 4.2mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 7.7 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 540 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 167W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HSOF-8
封装/外壳: 8-PowerSFN

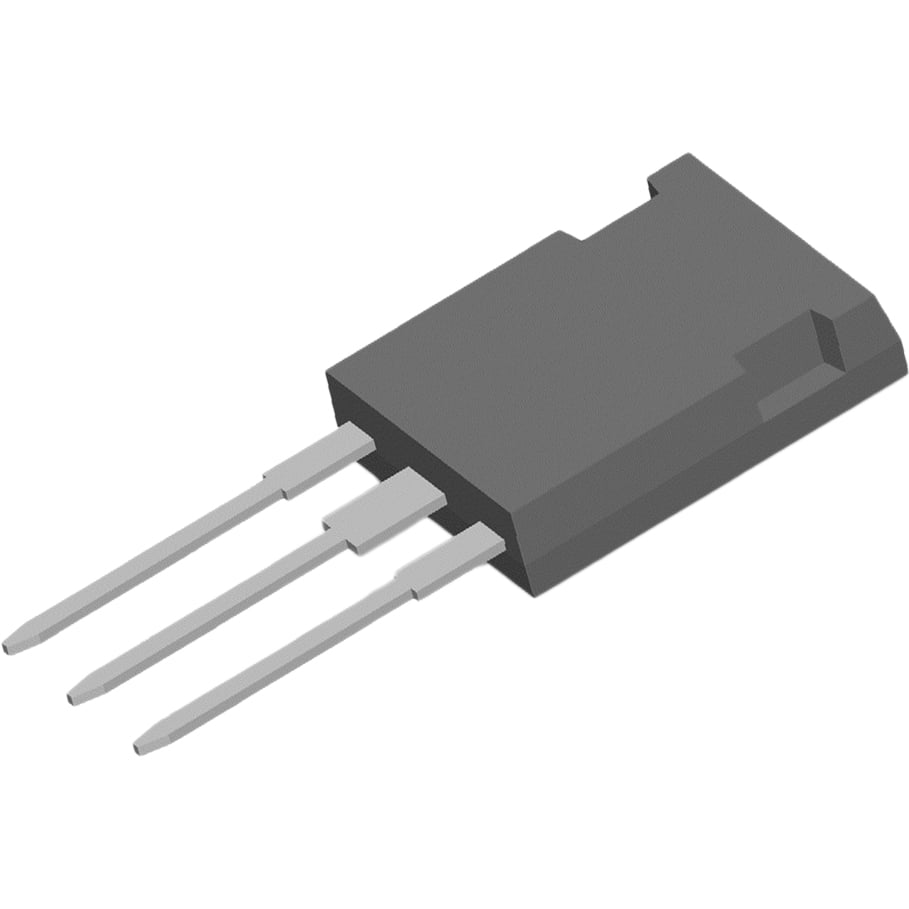

IXTH96P085T
制造商: IXYS分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 P 通道 85 V 96A（Tc） 298W（Tc） TO-247（IXTH）
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 85 V
25°C 时电流 - 连续漏极 (Id): 96A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 13 毫欧 @ 500mA，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 180 nC @ 10 V
Vgs（最大值）: ±15V
不同 Vds 时输入电容 (Ciss)（最大值）: 13100 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 298W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-247（IXTH）
封装/外壳: TO-247-3

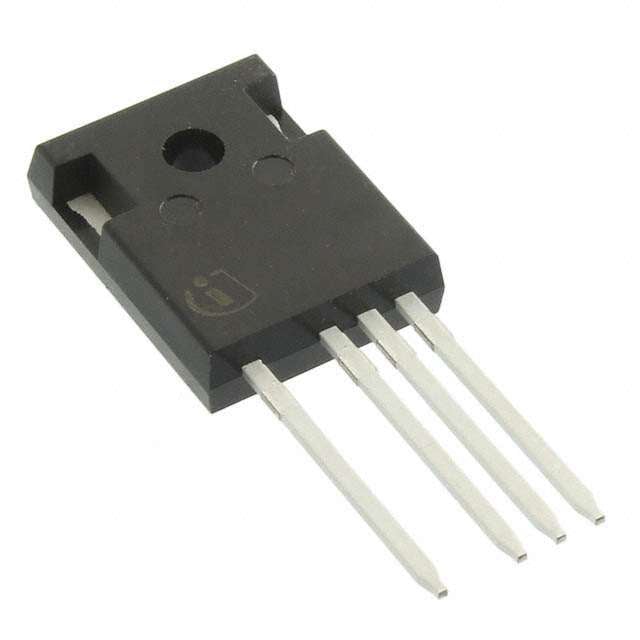

IMZ120R060M1HXKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 1200 V 36A（Tc） 150W（Tc） PG-TO247-4-1
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 36A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 78 毫欧 @ 13A，18V
不同 Id 时 Vgs(th)（最大值）: 5.7V @ 5.6mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 31 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 1060 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 150W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-4-1
封装/外壳: TO-247-4

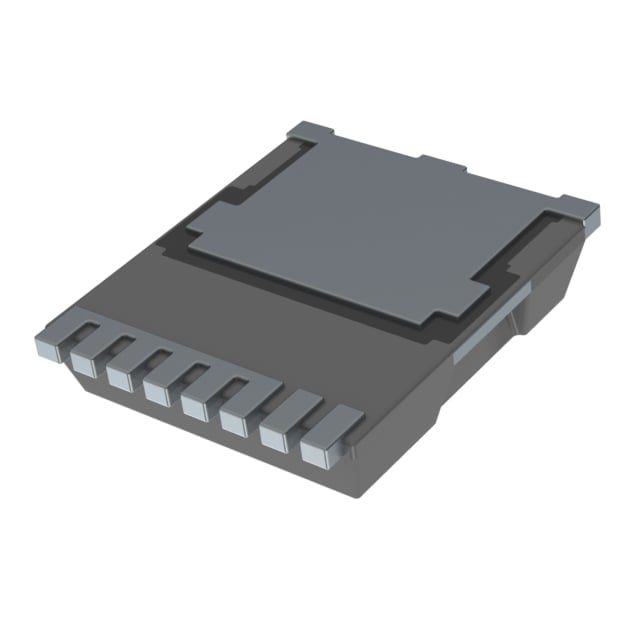

IMT40R011M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 400 V 13.4A（Ta），144A（Tc） 3.8W（Ta），429W（Tc） PG-HSOF-8-2
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 400 V
25°C 时电流 - 连续漏极 (Id): 13.4A（Ta），144A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 14.4 毫欧 @ 37.1A，18V
不同 Id 时 Vgs(th)（最大值）: 5.6V @ 13.3mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 85 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 3770 pF @ 200 V
FET 功能: -
功率耗散（最大值）: 3.8W（Ta），429W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HSOF-8-2
封装/外壳: 8-PowerSFN

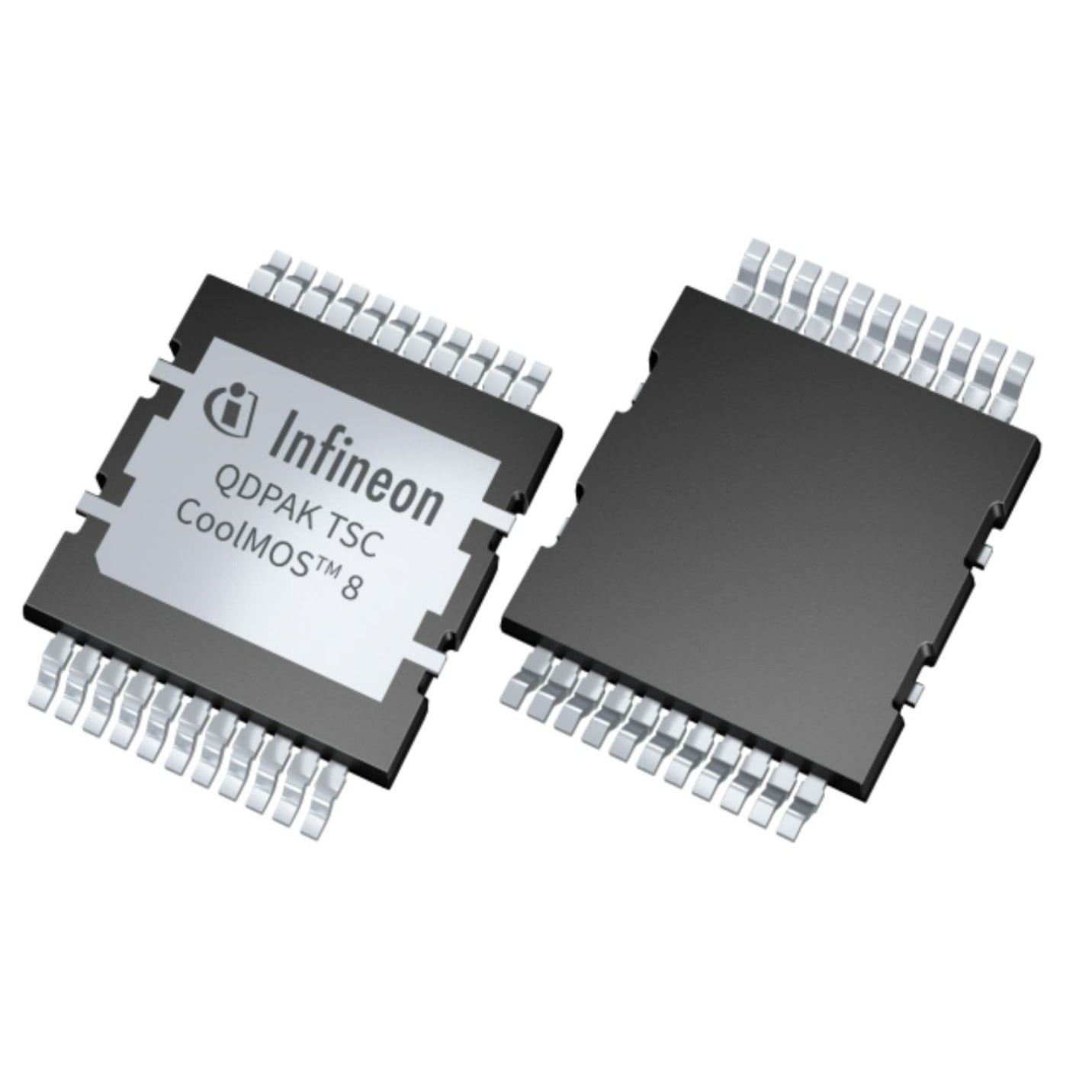

IMCQ120R007M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 1200 V PG-HDSOP-22
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 257A (Tc)
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 7.5mOhm @ 93A, 18V
不同 Id 时 Vgs(th)（最大值）: 5.1V @ 29.1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 197.2 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 8440 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 1172W (Tc)
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22
封装/外壳: 22-PowerBSOP 模块

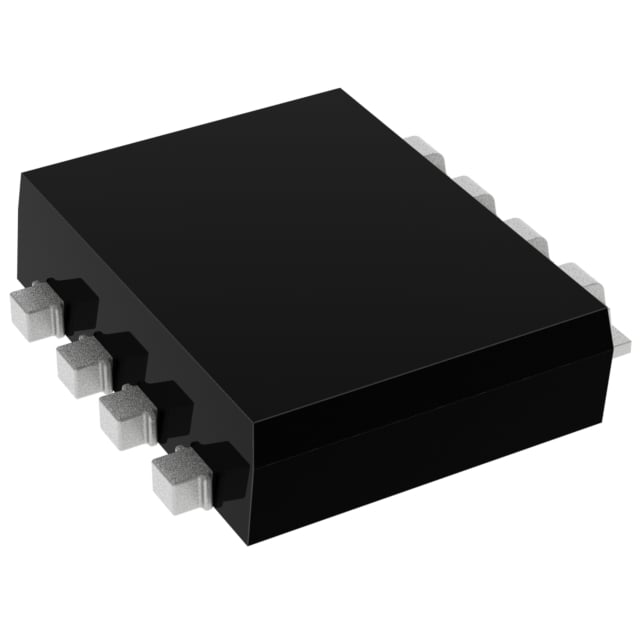

PSMN013-30MLC,115
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 39A（Tc） 38W（Tc） LFPAK33
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 39A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 13.6 毫欧 @ 10A，10V
不同 Id 时 Vgs(th)（最大值）: 1.95V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 519 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 38W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: LFPAK33
封装/外壳: SOT-1210，8-LFPAK33（5 根引线）

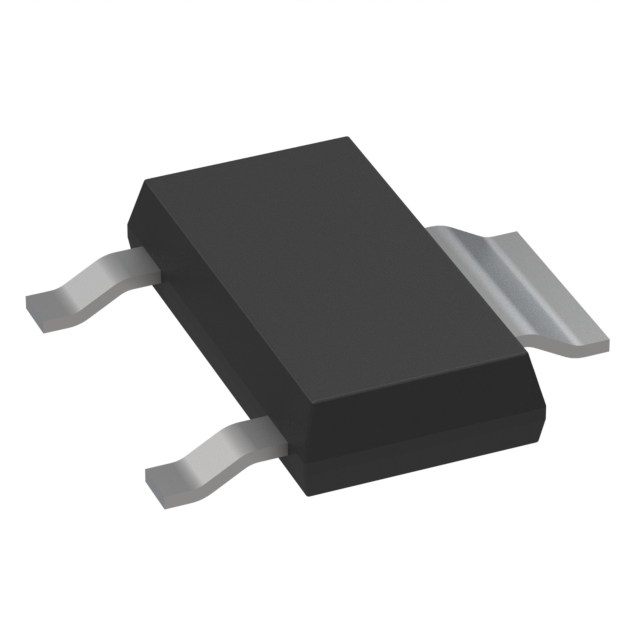

IPN50R1K4CEATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 500 V 4.8A（Tc） 5W（Tc） PG-SOT223-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 500 V
25°C 时电流 - 连续漏极 (Id): 4.8A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 13V
不同 Id、Vgs 时导通电阻（最大值）: 1.4 欧姆 @ 900mA，13V
不同 Id 时 Vgs(th)（最大值）: 3.5V @ 70µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.2 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 178 pF @ 100 V
FET 功能: -
功率耗散（最大值）: 5W（Tc）
工作温度: -40°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-SOT223-3
封装/外壳: TO-261-4，TO-261AA
BUK9M120-100EX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 11.5A（Tc） 44W（Tc） LFPAK33
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 11.5A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V
不同 Id、Vgs 时导通电阻（最大值）: 119 毫欧 @ 5A，10V
不同 Id 时 Vgs(th)（最大值）: 2.05V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.8 nC @ 5 V
Vgs（最大值）: ±10V
不同 Vds 时输入电容 (Ciss)（最大值）: 882 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 44W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: LFPAK33
封装/外壳: SOT-1210，8-LFPAK33（5 根引线）
