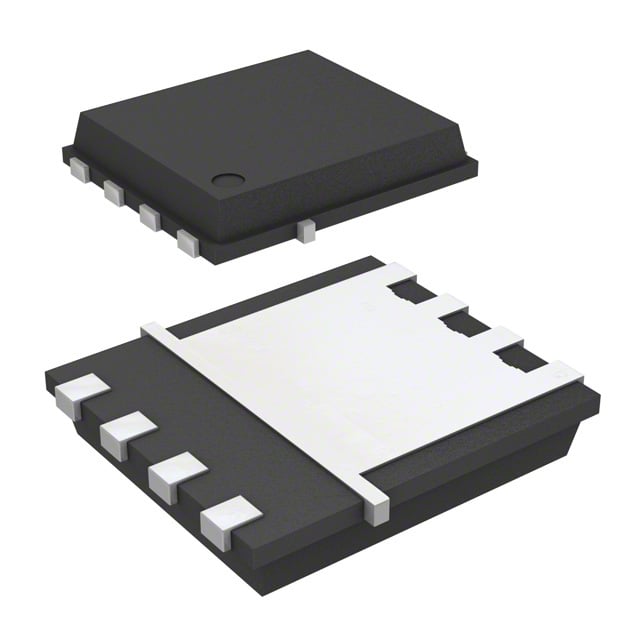

BSC123N08NS3GATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 80 V 11A（Ta），55A（Tc） 2.5W（Ta），66W（Tc） PG-TDSON-8-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 11A（Ta），55A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 12.3 毫欧 @ 33A，10V
不同 Id 时 Vgs(th)（最大值）: 3.5V @ 33µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 25 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1870 pF @ 40 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），66W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8-1
封装/外壳: 8-PowerTDFN

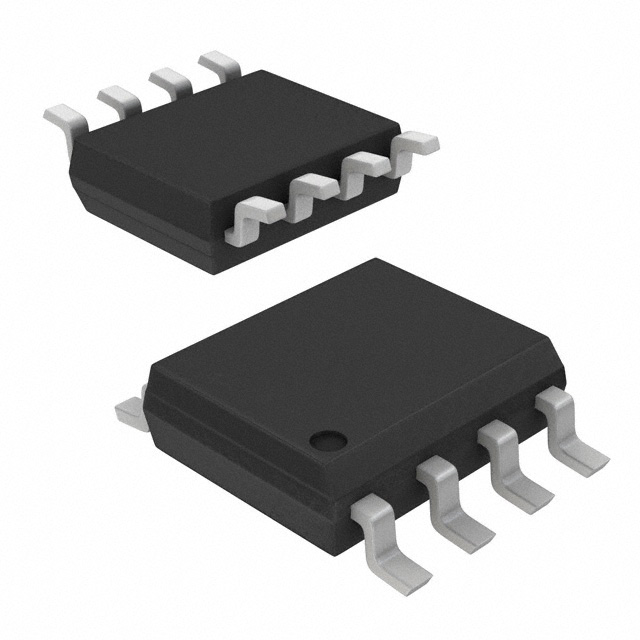

SI4116DY-T1-GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 25 V 18A（Tc） 2.5W（Ta），5W（Tc） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 25 V
25°C 时电流 - 连续漏极 (Id): 18A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 8.6 毫欧 @ 10A，10V
不同 Id 时 Vgs(th)（最大值）: 1.4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 56 nC @ 10 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 1925 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），5W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
SI4840BDY-T1-E3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 40 V 19A（Tc） 2.5W（Ta），6W（Tc） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 19A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 9 毫欧 @ 12.4A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 50 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2000 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），6W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
SI4840BDY-T1-GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 40 V 19A（Tc） 2.5W（Ta），6W（Tc） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 19A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 9 毫欧 @ 12.4A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 50 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2000 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），6W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
FDS2734
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 250 V 3A（Ta） 2.5W（Ta） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 250 V
25°C 时电流 - 连续漏极 (Id): 3A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 117 毫欧 @ 3A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 45 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2610 pF @ 100 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）

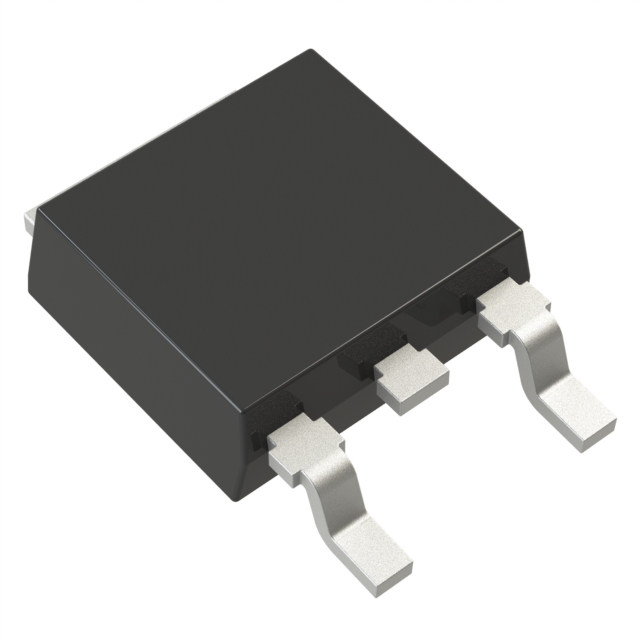

FDD86110
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 12.5A（Ta），50A（Tc） 3.1W（Ta），127W（Tc） TO-252AA
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 12.5A（Ta），50A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 10.2 毫欧 @ 12.5A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 35 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2265 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 3.1W（Ta），127W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: TO-252AA
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63

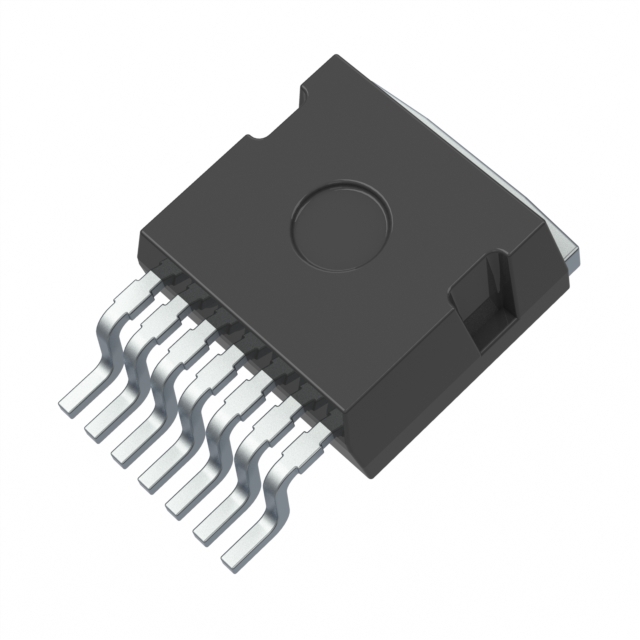

IMBG120R053M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 1200 V 41A（Tc） 205W（Tc） PG-TO263-7-12
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 41A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 52.6 毫欧 @ 13.2A，18V
不同 Id 时 Vgs(th)（最大值）: 5.1V @ 4.1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 30 nC @ 18 V
Vgs（最大值）: +23V，-10V
不同 Vds 时输入电容 (Ciss)（最大值）: 1010 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 205W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-7-12
封装/外壳: TO-263-8，D2PAK（7 引线 + 凸片），TO-263CA

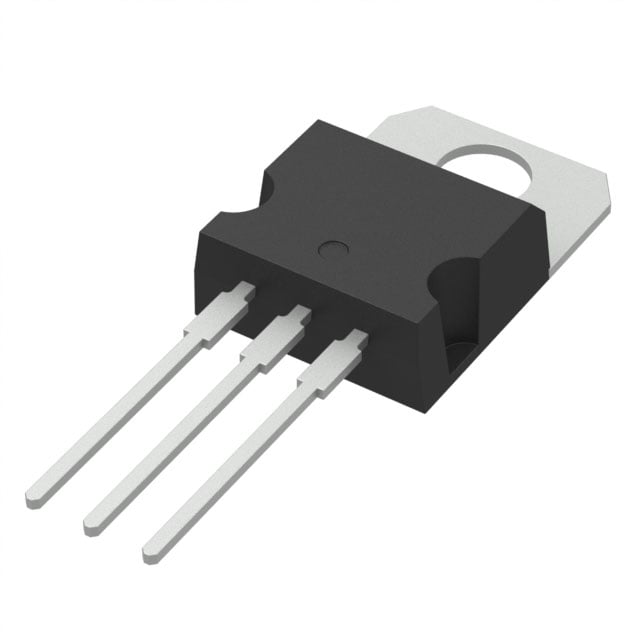

STP12N120K5
制造商: STMICROELECTRONICS分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 1200 V 12A（Tc） 250W（Tc） TO-220
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 12A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 690 毫欧 @ 6A，10V
不同 Id 时 Vgs(th)（最大值）: 5V @ 100µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 44.2 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 1370 pF @ 100 V
FET 功能: -
功率耗散（最大值）: 250W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220
封装/外壳: TO-220-3
EPC2022
制造商: EPC数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 90A（Ta） 模具
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 90A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 5V
不同 Id、Vgs 时导通电阻（最大值）: 3.2 毫欧 @ 25A，5V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 12mA
Vgs（最大值）: +6V，-4V
不同 Vds 时输入电容 (Ciss)（最大值）: 1500 pF @ 50 V
FET 功能: -
功率耗散（最大值）: -
工作温度: -40°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 模具
封装/外壳: 模具
IMBG120R040M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 1200 V 52A（Tc） 250W（Tc） PG-TO263-7-12
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 52A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 39.6 毫欧 @ 17.5A，18V
不同 Id 时 Vgs(th)（最大值）: 5.1V @ 5.5mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 39 nC @ 18 V
Vgs（最大值）: +23V，-10V
不同 Vds 时输入电容 (Ciss)（最大值）: 1310 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 250W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-7-12
封装/外壳: TO-263-8，D2PAK（7 引线 + 凸片），TO-263CA
