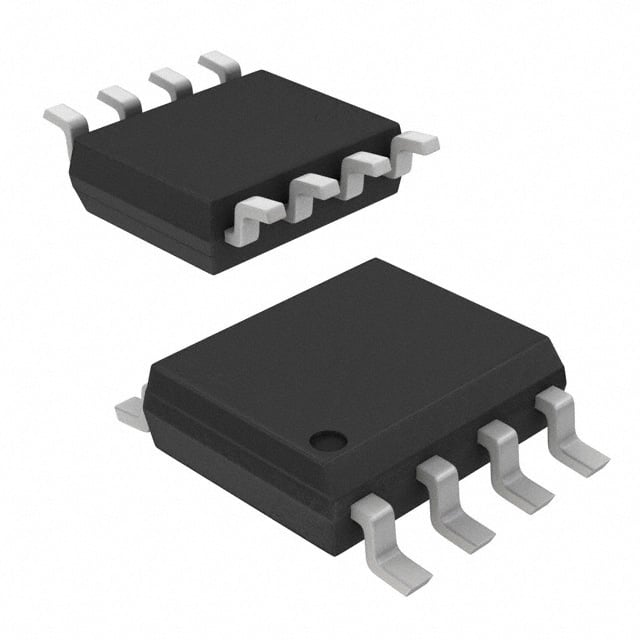

SQ4850CEY-T1_GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 12A（Tc） 6.8W（Tc） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 12A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 22 毫欧 @ 6A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 34 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1375 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 6.8W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
AOSP66923
制造商: ALPHA & OMEGA SEMICONDUCTOR INC.数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 12A（Ta） 3.1W（Ta） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 12A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 11 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 2.6V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 35 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1725 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 3.1W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）

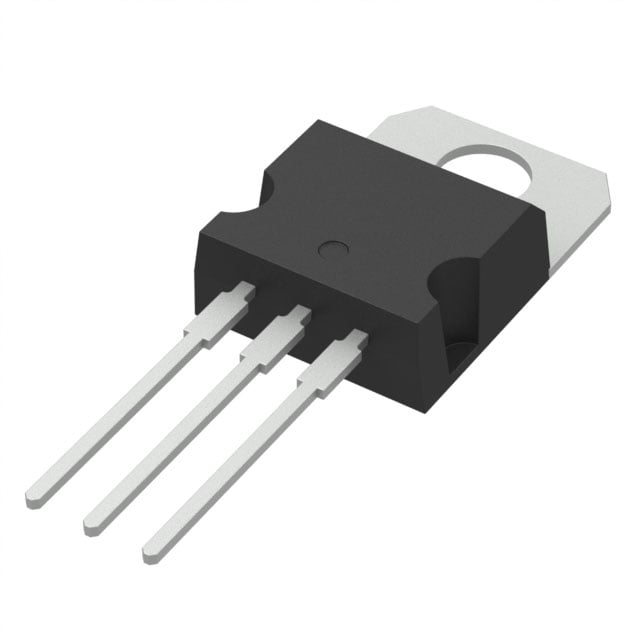

DMT6009LCT
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 60 V 37.2A（Tc） 2.2W（Ta），25W（Tc） TO-220-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 37.2A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 12 毫欧 @ 13.5A，10V
不同 Id 时 Vgs(th)（最大值）: 2V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 33.5 nC @ 10 V
Vgs（最大值）: ±16V
不同 Vds 时输入电容 (Ciss)（最大值）: 1925 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 2.2W（Ta），25W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220-3
封装/外壳: TO-220-3

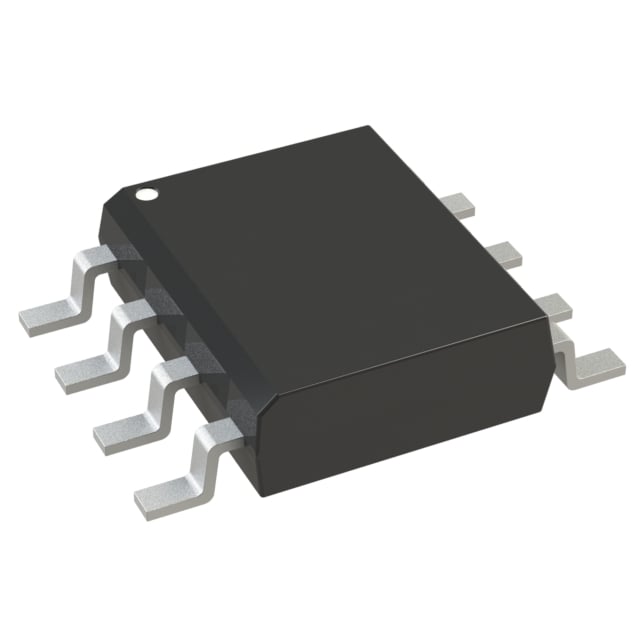

SQ4064EY-T1_GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 12A（Tc） 6.8W（Tc） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 12A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 19.8 毫欧 @ 6.1A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 43 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2096 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 6.8W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）

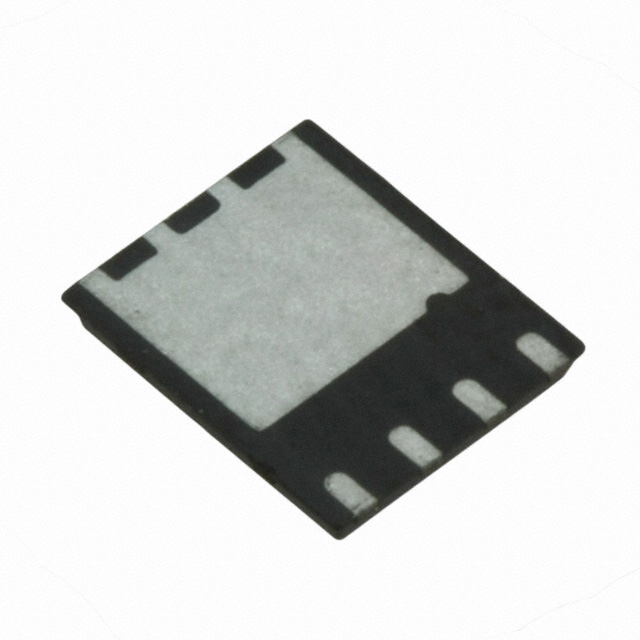

IRFH6200TRPBF
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 20 V 49A（Ta），100A（Tc） 3.6W（Ta），156W（Tc） 8-PQFN（5x6）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 49A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 0.95 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 1.1V @ 150µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 230 nC @ 4.5 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 10890 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 3.6W（Ta），156W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-PQFN（5x6）
封装/外壳: 8-PowerVDFN
DMT6005LSS-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 13.5A（Ta） 1.3W（Ta） 8-SO
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 13.5A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 6 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 47.1 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2962 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 1.3W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SO
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
SIR178DP-T1-RE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 20 V 100A（Ta），430A（Tc） 6.3W（Ta），104W（Tc） PowerPAK® SO-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 100A（Ta），430A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 0.4 毫欧 @ 30A，10V
不同 Id 时 Vgs(th)（最大值）: 1.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 310 nC @ 10 V
Vgs（最大值）: +12V，-8V
不同 Vds 时输入电容 (Ciss)（最大值）: 12430 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 6.3W（Ta），104W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PowerPAK® SO-8
封装/外壳: PowerPAK® SO-8
SI4874BDY-T1-E3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 12A（Ta） 1.6W（Ta） 8-SOIC
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 12A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 7 毫欧 @ 16A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 25 nC @ 4.5 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 3230 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.6W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOIC
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
SIRA20DP-T1-RE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 25 V 81.7A（Ta），100A（Tc） 6.25W（Ta），104W（Tc） PowerPAK® SO-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 25 V
25°C 时电流 - 连续漏极 (Id): 81.7A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 0.58 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 2.1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 200 nC @ 10 V
Vgs（最大值）: +16V，-12V
不同 Vds 时输入电容 (Ciss)（最大值）: 10850 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 6.25W（Ta），104W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PowerPAK® SO-8
封装/外壳: PowerPAK® SO-8

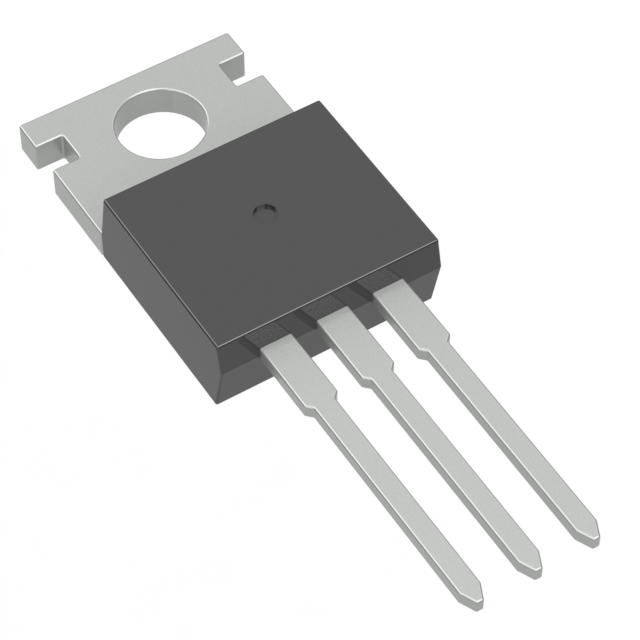

STP13N80K5
制造商: STMICROELECTRONICS分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 800 V 12A（Tc） 190W（Tc） TO-220
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 800 V
25°C 时电流 - 连续漏极 (Id): 12A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 450 毫欧 @ 6A，10V
不同 Id 时 Vgs(th)（最大值）: 5V @ 100µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 29 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 870 pF @ 100 V
FET 功能: -
功率耗散（最大值）: 190W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220
封装/外壳: TO-220-3
