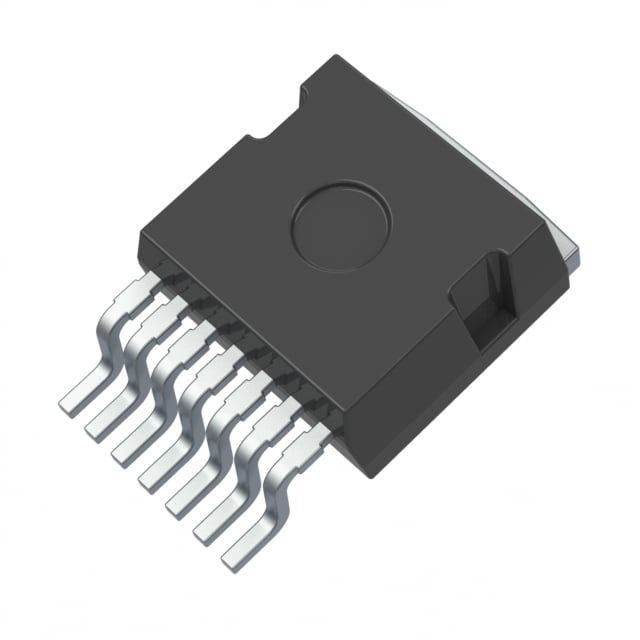

IMBG65R010M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 158A（Tc） 535W（Tc） PG-TO263-7-12
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 158A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，20V
不同 Id、Vgs 时导通电阻（最大值）: 9.1 毫欧 @ 92.1A，20V
不同 Id 时 Vgs(th)（最大值）: 5.6V @ 18.7mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 112 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 4001 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 535W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-7-12
封装/外壳: TO-263-8，D2PAK（7 引线 + 凸片），TO-263CA

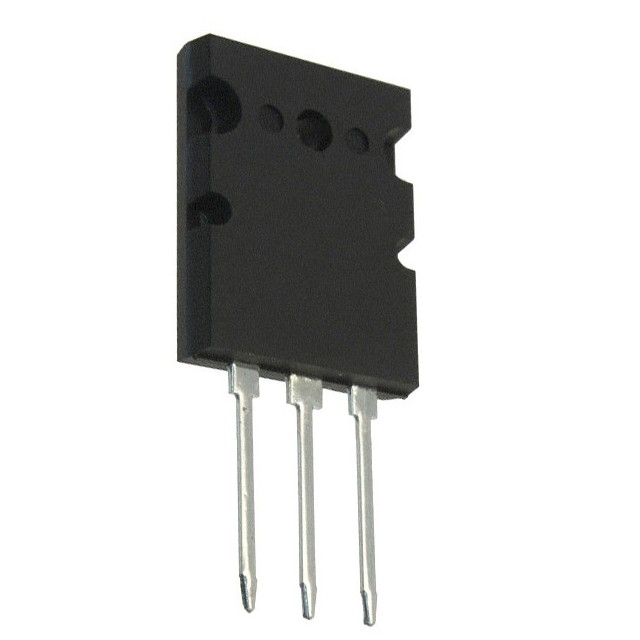

IXFK24N100Q3
制造商: IXYS分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 1000 V 24A（Tc） 1000W（Tc） TO-264AA（IXFK）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 1000 V
25°C 时电流 - 连续漏极 (Id): 24A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 440 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 6.5V @ 4mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 140 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 7200 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 1000W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-264AA（IXFK）
封装/外壳: TO-264-3，TO-264AA
SSM6K781G,LF
制造商: TOSHIBA SEMICONDUCTOR AND STORAGE分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 12 V 7A（Ta） 1.6W（Ta） 6-WCSPC（1.5x1.0）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 12 V
25°C 时电流 - 连续漏极 (Id): 7A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 1.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 18 毫欧 @ 1.5A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 5.4 nC @ 4.5 V
Vgs（最大值）: ±8V
不同 Vds 时输入电容 (Ciss)（最大值）: 600 pF @ 6 V
FET 功能: -
功率耗散（最大值）: 1.6W（Ta）
工作温度: 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 6-WCSPC（1.5x1.0）
封装/外壳: 6-UFBGA，WLCSP

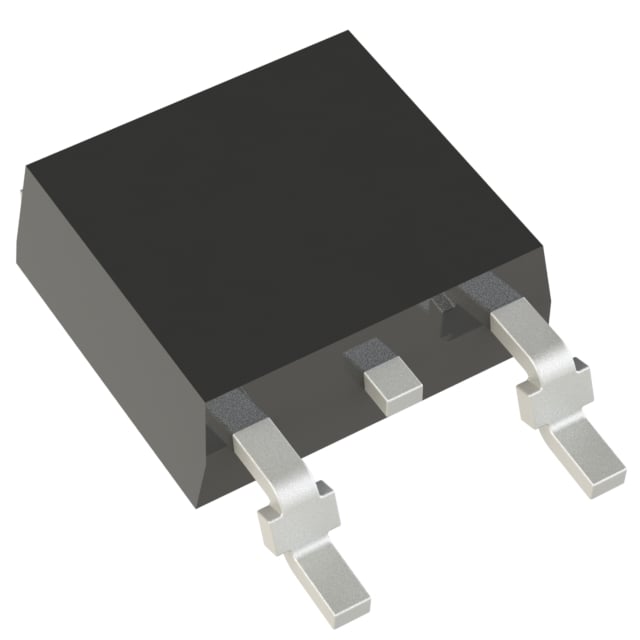

DMN4040SK3-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 40 V 6A（Ta） 1.71W（Ta） TO-252-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 6A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 30 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 18.6 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 945 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 1.71W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: TO-252-3
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63
DMN2005UFG-7
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 20 V 18.1A（Tc） 1.05W（Ta） POWERDI3333-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 18.1A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 4.6 毫欧 @ 13.5A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1.2V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 164 nC @ 10 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 6495 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 1.05W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: POWERDI3333-8
封装/外壳: 8-PowerVDFN
DMT3006LFG-7
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 16A（Ta），55.6A（Tc） 27.8W（Tc） POWERDI3333-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 16A（Ta），55.6A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 6 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 22.6 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1320 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 27.8W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: POWERDI3333-8
封装/外壳: 8-PowerVDFN

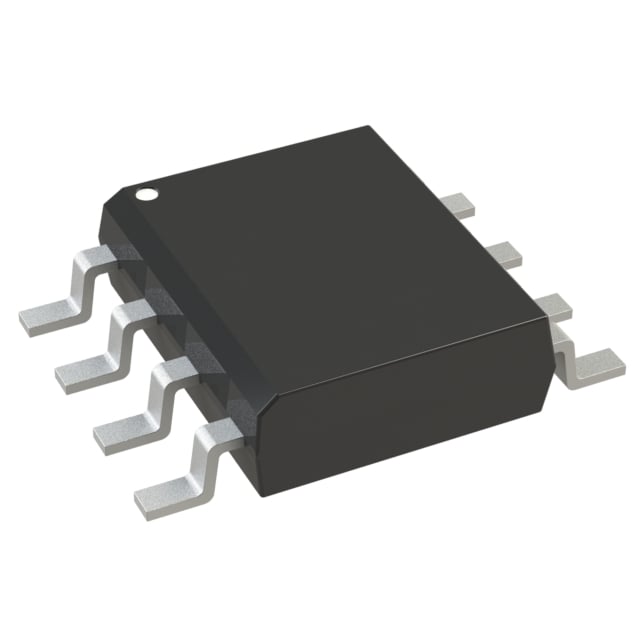

DMT8012LSS-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 80 V 9.7A（Ta） 1.5W（Ta） 8-SO
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 9.7A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 16.5 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 34 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1949 pF @ 40 V
FET 功能: -
功率耗散（最大值）: 1.5W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: 8-SO
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
DMTH8012LPSQ-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 80 V 10A（Ta），72A（Tc） 2.6W（Ta），136W（Tc） PowerDI5060-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 10A（Ta），72A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 46.8 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2051 pF @ 40 V
FET 功能: -
功率耗散（最大值）: 2.6W（Ta），136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN
TPH1400ANH,L1Q
制造商: TOSHIBA SEMICONDUCTOR AND STORAGE分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 24A（Tc） 1.6W（Ta），48W（Tc） 8-SOP Advance（5x5）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 24A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 13.6 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 300µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 22 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1900 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 1.6W（Ta），48W（Tc）
工作温度: 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SOP Advance（5x5）
封装/外壳: 8-PowerVDFN
BSC004NE2LS5ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 25 V 40A（Ta），479A（Tc） 2.5W（Ta），188W（Tc） PG-TDSON-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 25 V
25°C 时电流 - 连续漏极 (Id): 40A（Ta），479A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 0.45 毫欧 @ 30A，10V
不同 Id 时 Vgs(th)（最大值）: 2V @ 10mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 238 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 11000 pF @ 12.5 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），188W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8
封装/外壳: 8-PowerTDFN
