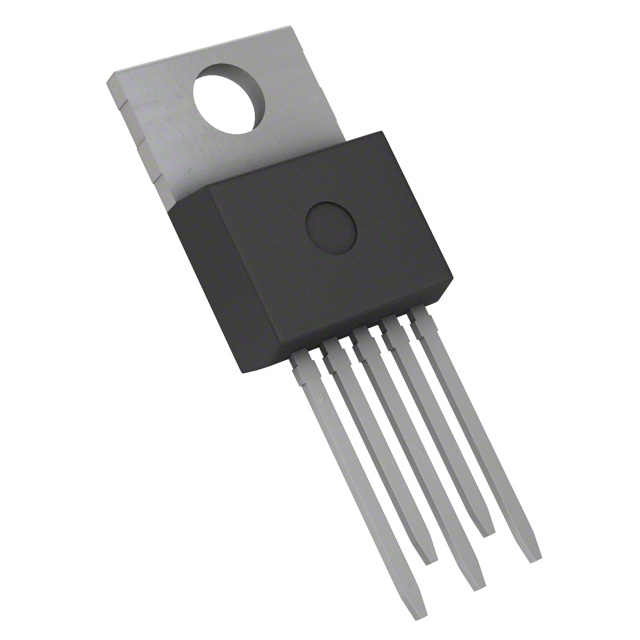

BTS247ZE3043AKSA1
制造商: INFINEON TECHNOLOGIES数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 55 V 33A（Tc） 120W（Tc） P-TO220-5-43
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 55 V
25°C 时电流 - 连续漏极 (Id): 33A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 18 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 2V @ 90µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 90 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1730 pF @ 25 V
FET 功能: 温度检测二极管
功率耗散（最大值）: 120W（Tc）
工作温度: -40°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 通孔
供应商器件封装: P-TO220-5-43
封装/外壳: TO-220-5

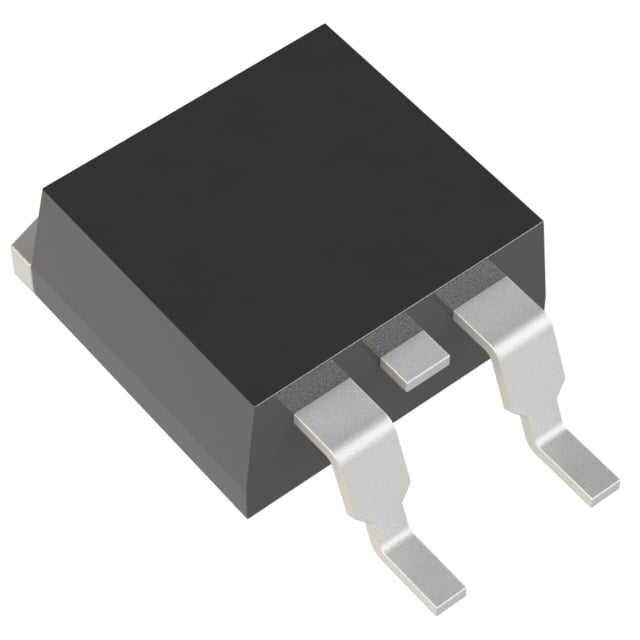

IPB020N10N5LFATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 176A（Tc） 313W（Tc） PG-TO263-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 176A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 2 毫欧 @ 100A，10V
不同 Id 时 Vgs(th)（最大值）: 4.1V @ 270µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 195 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 840 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 313W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-3
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB

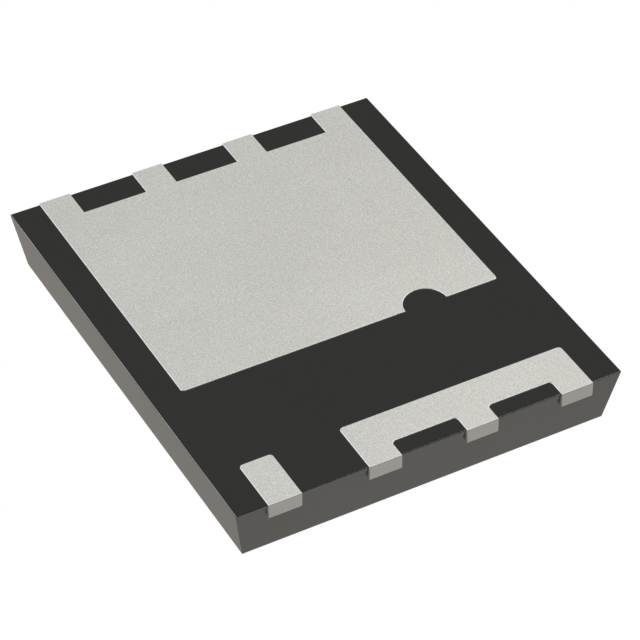

BSC014N06NSTATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 100A（Tc） 3W（Ta），188W（Tc） PG-TDSON-8 FL
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.45 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.3V @ 120µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 104 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 8125 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 3W（Ta），188W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8 FL
封装/外壳: 8-PowerTDFN

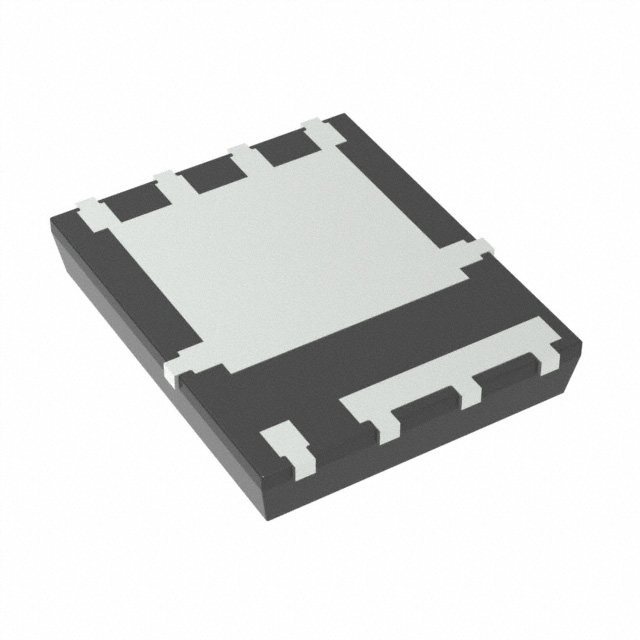

BSC014N06NSATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 30A（Ta），100A（Tc） 2.5W（Ta），156W（Tc） PG-TDSON-8-17
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 30A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.45 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 2.8V @ 120µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 89 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 6500 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），156W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8-17
封装/外壳: 8-PowerTDFN

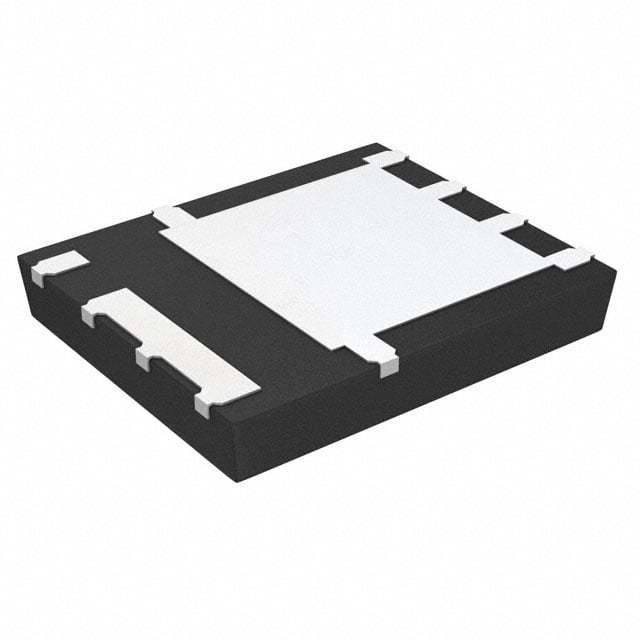

BSC014N06NSSCATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 261A（Tc） 3W（Ta），188W（Tc） PG-WSON-8-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 261A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.4 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.3V @ 120µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 104 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 8125 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 3W（Ta），188W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-WSON-8-2
封装/外壳: 8-PowerWDFN
BSC014N06NSSCATMA2
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 261A（Tc） 3W（Ta），188W（Tc） PG-WSON-8-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 261A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.4 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.3V @ 120µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 104 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 8125 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 3W（Ta），188W（Tc）
工作温度: -55°C ~ 175°C
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-WSON-8-2
封装/外壳: 8-PowerWDFN

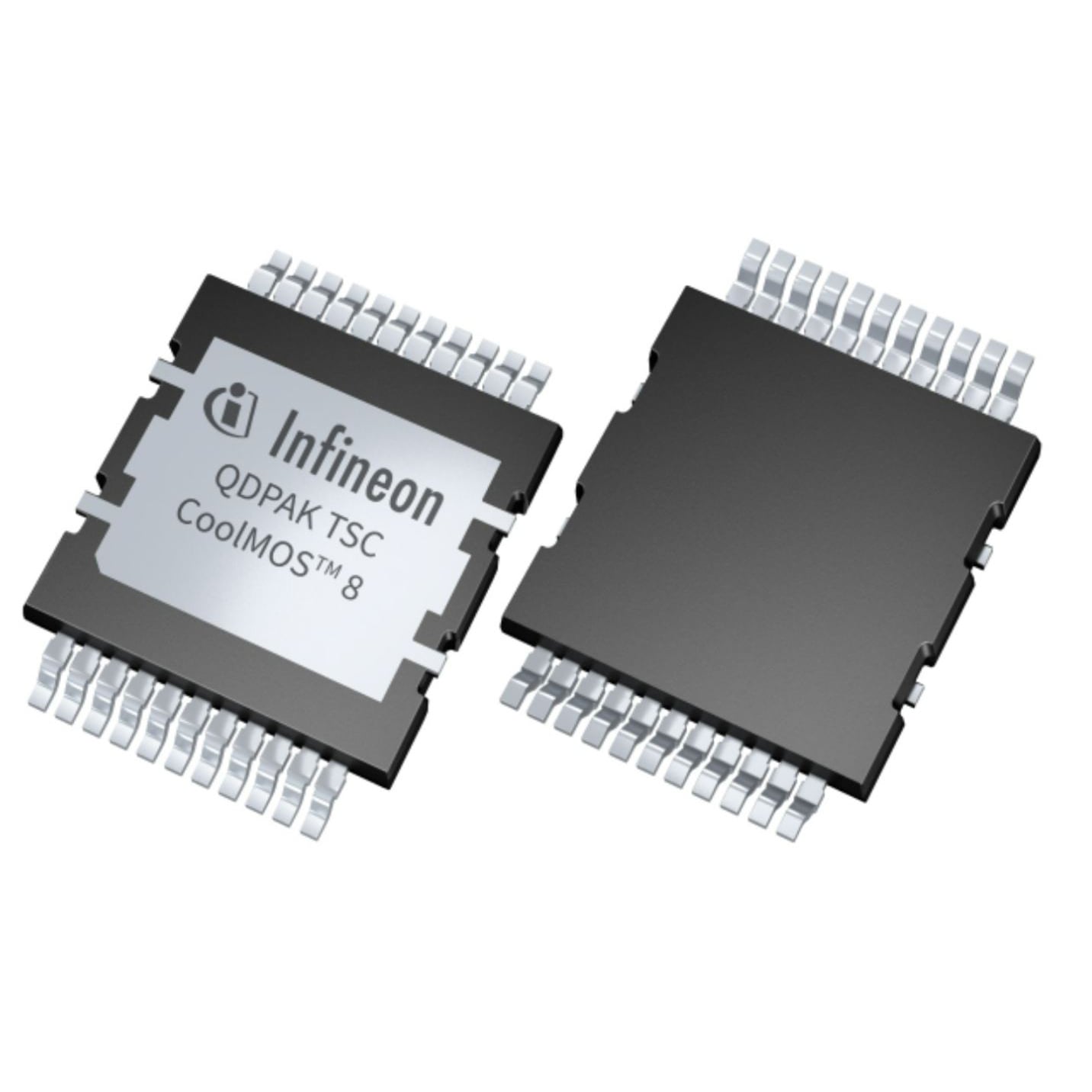

AIMDQ75R027M1HXUMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 750 V 64A（Tj） 273W（Tc） PG-HDSOP-22
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 750 V
25°C 时电流 - 连续漏极 (Id): 64A（Tj）
驱动电压（最大 Rds On，最小 Rds On）: 15V，20V
不同 Id、Vgs 时导通电阻（最大值）: 25 毫欧 @ 24.5A，20V
不同 Id 时 Vgs(th)（最大值）: 5.6V @ 8.8mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 49 nC @ 18 V
Vgs（最大值）: +23V，-5V
不同 Vds 时输入电容 (Ciss)（最大值）: 1668 pF @ 500 V
FET 功能: -
功率耗散（最大值）: 273W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22
封装/外壳: 22-PowerBSOP 模块

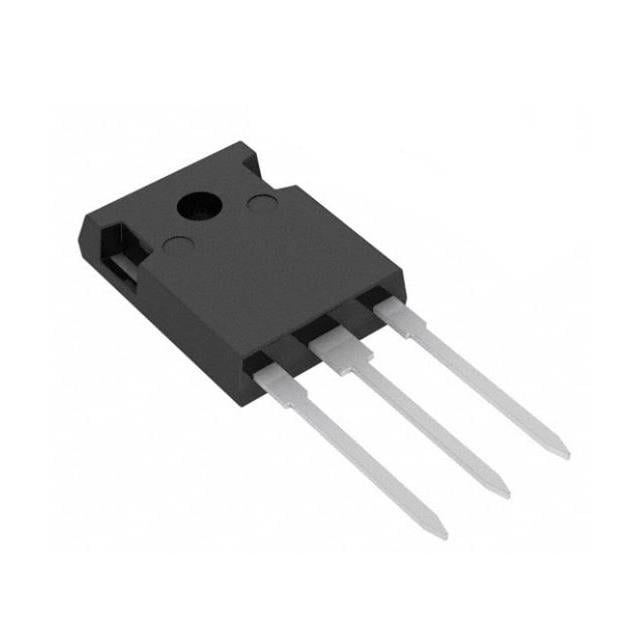

SPW32N50C3FKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 560 V 32A（Tc） 284W（Tc） PG-TO247-3-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 560 V
25°C 时电流 - 连续漏极 (Id): 32A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 110 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 3.9V @ 1.8mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 170 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 4200 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 284W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-3-1
封装/外壳: TO-247-3

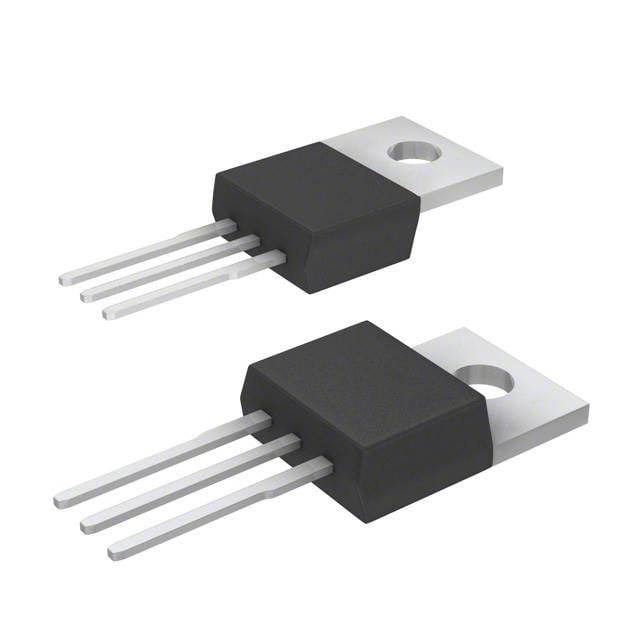

SPP80N06S2-H5
制造商: INFINEON TECHNOLOGIES数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 55 V 80A（Tc） 300W（Tc） PG-TO220-3-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 55 V
25°C 时电流 - 连续漏极 (Id): 80A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 5.5 毫欧 @ 80A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 230µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 155 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 5500 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 300W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO220-3-1
封装/外壳: TO-220-3

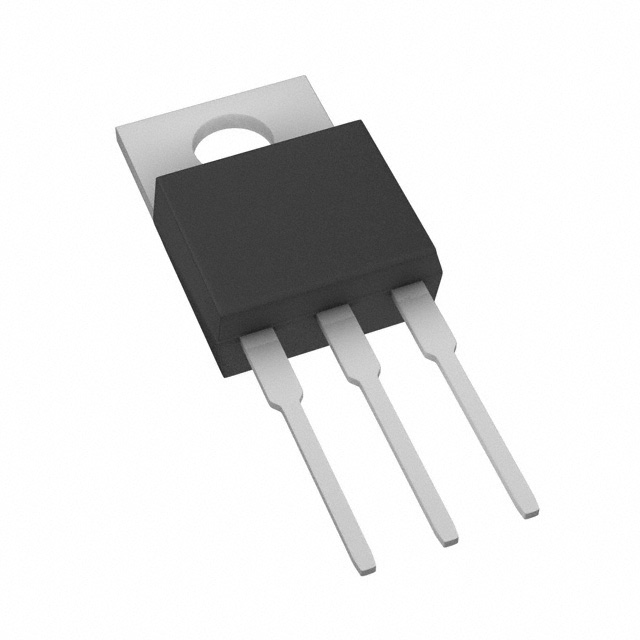

PJP45N06A_T0_00001
制造商: PANJIT INTERNATIONAL INC.数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 60 V 55A（Tc） 96W（Tc） TO-220AB
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 55A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 12 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 39 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2256 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 96W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220AB
封装/外壳: TO-220-3
