TDK
B82720S2152N040
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 扼流圈
简介: 1.6 mH @ 10 kHz 2 线路共模扼流圈 表面贴装型 1.5A DCR 110 毫欧（典型值）
滤波器类型: 电源线
线路数: 2
不同频率时电感: 1.6 mH @ 10 kHz
额定电流（最大）: 1.5A
DC 电阻 (DCR)（最大值）: 110 毫欧（典型值）
额定电压 - DC: -
额定电压 - AC: 250V
工作温度: -40°C ~ 125°C
等级: -
认证机构: -
特性: -
安装类型: 表面贴装型
大小 / 尺寸: 0.587 长 x 0.524 宽（14.90mm x 13.30mm）
高度（最大值）: 0.421（10.70mm）
封装/外壳: 垂直式，8 鸥翼
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 2.2 µH
容差: ±20%
额定电流（安培）: 12 A
电流 - 饱和 （Isat）: 12.2A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 7.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）

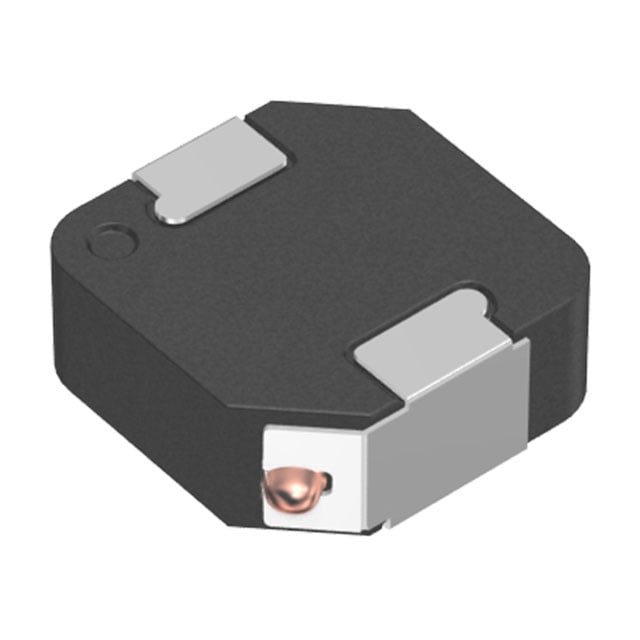

SPM10040T-R68M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 680 nH 屏蔽 鼓芯，绕线式 电感器 30 A 最大 2.67 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 680 nH
容差: ±20%
额定电流（安培）: 30 A
电流 - 饱和 （Isat）: 19.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 2.67 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
B32562H3225J000
制造商: TDK分类: 电容器 / 固定电容器 / 有机介质固定电容器
简介: 2.2 µF 薄膜电容器 160V 250V 聚酯，聚对苯二甲酸乙二醇酯（PET），金属化 - 叠接式 2-DIP
电容: 2.2 µF
容差: ±5%
额定电压 - AC: 160V
额定电压 - DC: 250V
介电材料: 聚酯，聚对苯二甲酸乙二醇酯（PET），金属化 - 叠接式
工作温度: -55°C ~ 125°C
安装类型: 通孔
封装/外壳: 2-DIP
大小 / 尺寸: 0.650 长 x 0.421 宽（16.50mm x 10.70mm）
高度 - 安装（最大值）: 0.504（12.80mm）
端接: PC 引脚
引线间距: 0.591（15.00mm）
应用: 通用
等级: -
特性: -
类型: 绕线
材料 - 磁芯: 金属
电感: 15 µH
容差: ±20%
额定电流（安培）: 5 A
电流 - 饱和 （Isat）: 4.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 49.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 10 µH
容差: ±20%
额定电流（安培）: 6.5 A
电流 - 饱和 （Isat）: 7.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 32.3 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
SPM10040T-1R5M-HZR
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 1.5 µH 屏蔽 绕线 电感器 17.2 A 最大 4.29 毫欧 非标准
类型: 绕线
材料 - 磁芯: 金属
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 17.2 A
电流 - 饱和 （Isat）: 16.6A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 4.29 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）

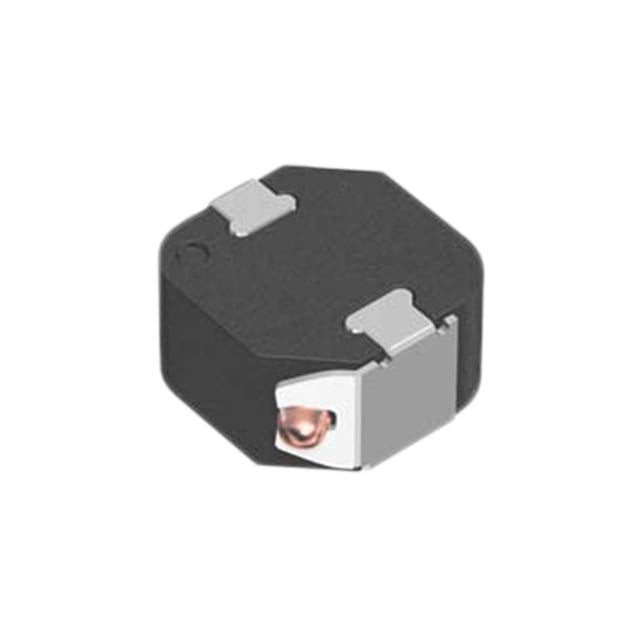

SPM10054T-6R8M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 6.8 µH 屏蔽 鼓芯，绕线式 电感器 11 A 最大 17.77 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 6.8 µH
容差: ±20%
额定电流（安培）: 11 A
电流 - 饱和 （Isat）: 6.2A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 17.77 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-470M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 47 µH 屏蔽 鼓芯，绕线式 电感器 4.4 A 最大 121.15 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 47 µH
容差: ±20%
额定电流（安培）: 4.4 A
电流 - 饱和 （Isat）: 2.3A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 121.15 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-680M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 68 µH 屏蔽 鼓芯，绕线式 电感器 3.7 A 最大 162.87 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 68 µH
容差: ±20%
额定电流（安培）: 3.7 A
电流 - 饱和 （Isat）: 1.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 162.87 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
