TDK

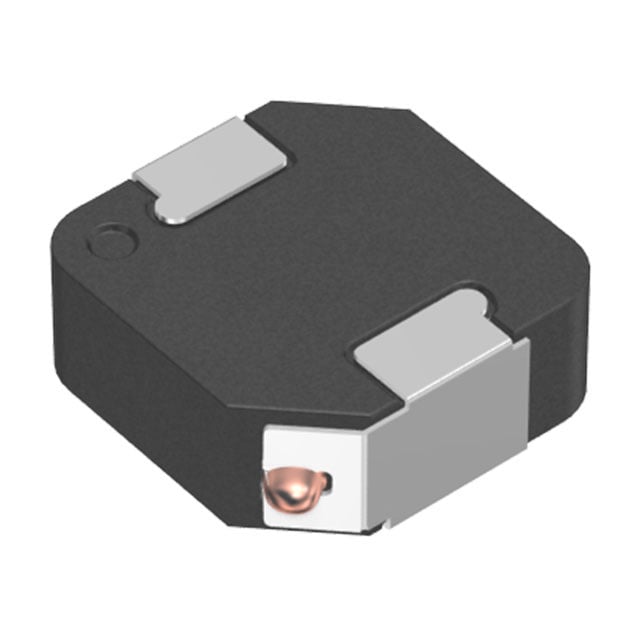

SPM10040T-4R7M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 4.7 µH 屏蔽 鼓芯，绕线式 电感器 13 A 最大 14.06 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 4.7 µH
容差: ±20%
额定电流（安培）: 13 A
电流 - 饱和 （Isat）: 8.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 14.06 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
SPM10040T-1R5M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 1.5 µH 屏蔽 鼓芯，绕线式 电感器 20.4 A 最大 3.85 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 20.4 A
电流 - 饱和 （Isat）: 12.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 3.85 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 4.7 µH
容差: ±20%
额定电流（安培）: 9.5 A
电流 - 饱和 （Isat）: 12.2A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 14 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 33 µH
容差: ±20%
额定电流（安培）: 3.9 A
电流 - 饱和 （Isat）: 3.9A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 82.2 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）

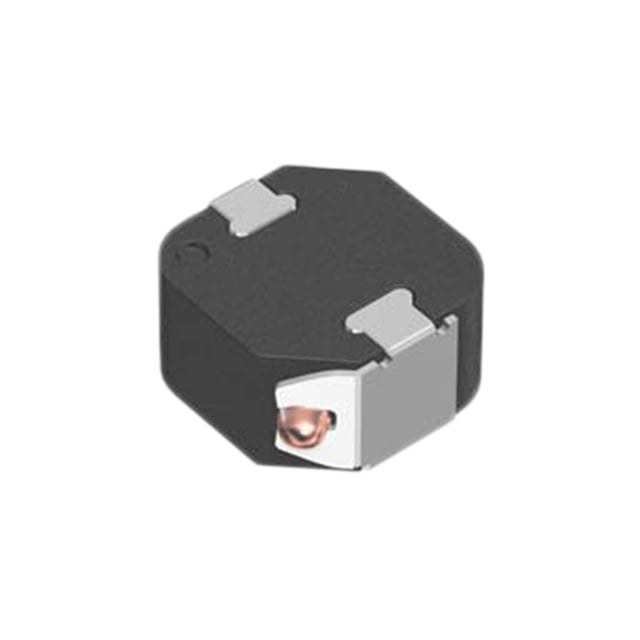

SPM10054T-3R3M-HZR
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 3.3 µH 屏蔽 绕线 电感器 13.2 A 最大 8.53 毫欧 非标准
类型: 绕线
材料 - 磁芯: 金属
电感: 3.3 µH
容差: ±20%
额定电流（安培）: 13.2 A
电流 - 饱和 （Isat）: 10.9A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 8.53 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 22 µH
容差: ±20%
额定电流（安培）: 4.5 A
电流 - 饱和 （Isat）: 5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 57 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 6.8 µH
容差: ±20%
额定电流（安培）: 8.8 A
电流 - 饱和 （Isat）: 6.6A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 17.9 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-3R3M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 3.3 µH 屏蔽 鼓芯，绕线式 电感器 16.2 A 最大 7.81 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 3.3 µH
容差: ±20%
额定电流（安培）: 16.2 A
电流 - 饱和 （Isat）: 7.6A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 7.81 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-1R0M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 1 µH 屏蔽 鼓芯，绕线式 电感器 27.5 A 最大 2.64 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 1 µH
容差: ±20%
额定电流（安培）: 27.5 A
电流 - 饱和 （Isat）: 18A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 2.64 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
B82720S2301N042
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 扼流圈
简介: 22 mH @ 10 kHz 2 线路共模扼流圈 表面贴装型 300mA DCR 1.5 欧姆（典型值）
滤波器类型: 电源线
线路数: 2
不同频率时电感: 22 mH @ 10 kHz
额定电流（最大）: 300mA
DC 电阻 (DCR)（最大值）: 1.5 欧姆（典型值）
额定电压 - DC: -
额定电压 - AC: 250V
工作温度: -40°C ~ 125°C
等级: -
认证机构: -
特性: -
安装类型: 表面贴装型
大小 / 尺寸: 0.587 长 x 0.524 宽（14.90mm x 13.30mm）
高度（最大值）: 0.421（10.70mm）
封装/外壳: 垂直式，8 鸥翼
