TDK

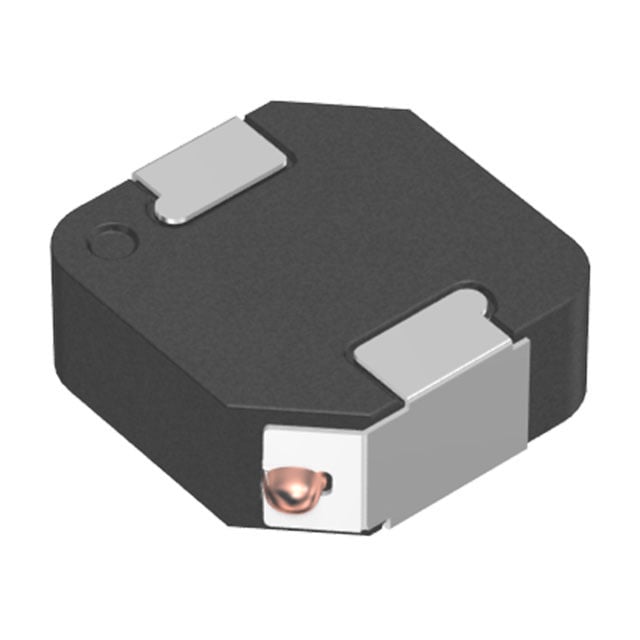

SPM10040T-6R8M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 6.8 µH 屏蔽 鼓芯，绕线式 电感器 9 A 最大 23.21 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 6.8 µH
容差: ±20%
额定电流（安培）: 9 A
电流 - 饱和 （Isat）: 5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 23.21 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）

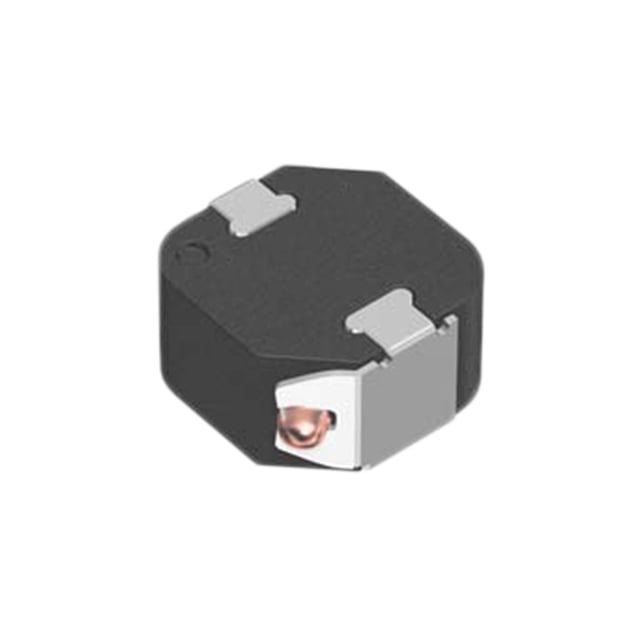

SPM10054T-R47M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 470 nH 屏蔽 鼓芯，绕线式 电感器 36 A 最大 1.62 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 470 nH
容差: ±20%
额定电流（安培）: 36 A
电流 - 饱和 （Isat）: 26.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 1.62 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 2.2 µH
容差: ±20%
电流 - 饱和 （Isat）: -
屏蔽: 屏蔽
DC 电阻 (DCR): -
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-1R5M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 1.5 µH 屏蔽 鼓芯，绕线式 电感器 20 A 最大 5.39 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 20 A
电流 - 饱和 （Isat）: 12A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 5.39 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-220M-HZ
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 22 µH 屏蔽 鼓芯，绕线式 电感器 6.2 A 最大 52.58 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 金属
电感: 22 µH
容差: ±20%
额定电流（安培）: 6.2 A
电流 - 饱和 （Isat）: 3A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 52.58 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）

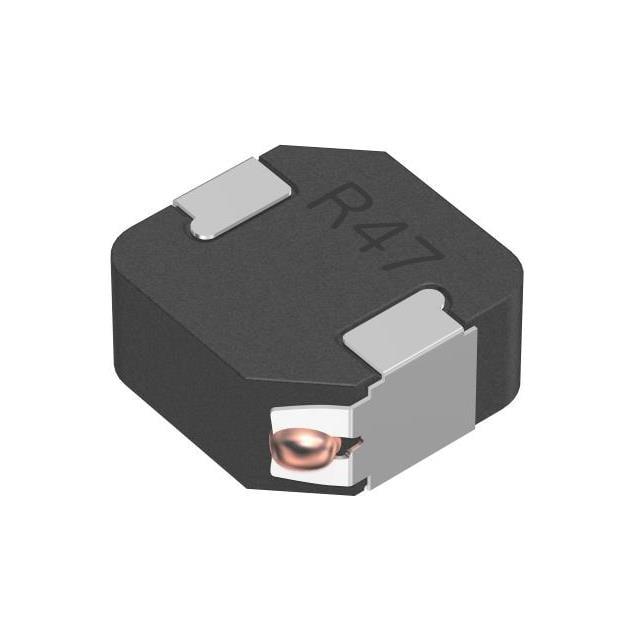

SPM10054T-R47M-HZR
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 470 nH 屏蔽 绕线 电感器 28.4 A 最大 1.62 毫欧 非标准
类型: 绕线
材料 - 磁芯: 金属
电感: 470 nH
容差: ±20%
额定电流（安培）: 28.4 A
电流 - 饱和 （Isat）: 48.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 1.62 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 680 nH
容差: ±20%
额定电流（安培）: 24 A
电流 - 饱和 （Isat）: 40.8A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 2.09 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
类型: 绕线
材料 - 磁芯: 金属
电感: 1 µH
容差: ±20%
额定电流（安培）: 22.2 A
电流 - 饱和 （Isat）: 21.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 2.64 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-1R5M-HZR
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 1.5 µH 屏蔽 绕线 电感器 15.6 A 最大 5.39 毫欧 非标准
类型: 绕线
材料 - 磁芯: 金属
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 15.6 A
电流 - 饱和 （Isat）: 14.8A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 5.39 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
SPM10054T-2R5M-HZR
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 2.5 µH 屏蔽 绕线 电感器 13.2 A 最大 7.48 毫欧 非标准
类型: 绕线
材料 - 磁芯: 金属
电感: 2.5 µH
容差: ±20%
额定电流（安培）: 13.2 A
电流 - 饱和 （Isat）: 13.9A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 7.48 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.394 宽（10.70mm x 10.00mm）
高度 - 安装（最大值）: 0.213（5.40mm）
