连接器类型: 插口
触头类型: 母形插口
样式: 板至板
针位数: 80
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.118（3.00mm）
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 3A
额定电压: -
1727830000
制造商: WEIDMÜLLER分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 针位端子块 接头，公引脚，带罩（4 面） 0.138（3.50mm） 90°，直角 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 6
每级针位数: 3
层级数: 2
间距: 0.138（3.50mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 10A
电压 - IEC: 250 V
电流 - UL: 10 A
电压 - UL: 150 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 橙色
工作温度: -50°C ~ 100°C
触头配接表面处理: 锡
特性: -
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 92
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
绝缘颜色: 蓝色
绝缘高度: 0.275（6.99mm）
接触长度 - 柱: 0.114（2.90mm）
工作温度: -
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 11.04mm
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: -
1733729
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 接线板 - 线至板 35°（145°）角度，带板 0.300（7.62mm） 通孔
层级数: 1
每级针位数: 2
间距: 0.300（7.62mm）
配接方向: 35°（145°）角度，带板
电流: 15 A
电压: 300 V
线规: 12-30 AWG
安装类型: 通孔
电线端接: 螺钉 - 提升笼式夹
特性: 联锁（侧面）
颜色: 绿色
连接器类型: 插座
触头类型: 公形引脚
间距 - 配接: -
针位数: 4
排数: 2
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.835（21.21mm）
触头形状: 圆形
触头表面处理 - 配接: 镍
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: 板锁
工作温度: -55°C ~ 125°C
侵入防护: IP67
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: 13A
额定电压: -

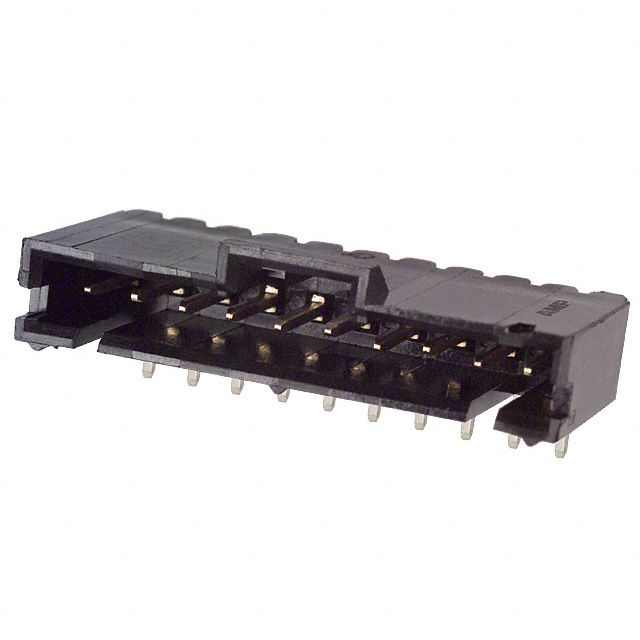

5-103635-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 10 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: -
绝缘高度: 0.200（5.08mm）
触头形状: 方形
触头表面处理 - 配接: Gold or PdNi +Gold
触头表面处理厚度 - 配接: 26.0µin（0.66µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 热塑塑胶
特性: 键槽
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
DF3A-6P-2DS
制造商: HIROSE ELECTRIC CO LTD数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.122（3.10mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: -
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
DF3A-6P-2DSA
制造商: HIROSE ELECTRIC CO LTD数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.122（3.10mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.299（7.60mm）
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
TFC-125-02-F-D-A-K-TR
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 50 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 50
排数: 2
排距 - 配接: 0.050（1.27mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.131（3.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.226（5.74mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，拾放
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3.1A/触头
额定电压: 350VAC
TFC-125-02-F-D-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 50 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 50
排数: 2
排距 - 配接: 0.050（1.27mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.131（3.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.226（5.74mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3.1A/触头
额定电压: 350VAC
