连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 50
排数: 2
排距 - 配接: 0.050（1.27mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.131（3.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.226（5.74mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，拾放
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3.1A/触头
额定电压: 350VAC
TFC-125-02-F-D-A-P-TR
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 50 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 50
排数: 2
排距 - 配接: 0.050（1.27mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.131（3.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.226（5.74mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，拾放
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3.1A/触头
额定电压: 350VAC
TFC-125-02-F-D-A-TR
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 50 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 50
排数: 2
排距 - 配接: 0.050（1.27mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.131（3.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.226（5.74mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3.1A/触头
额定电压: 350VAC
FX8C-60S-SV(68)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 60 位置 连接器 插座，中央带触点 表面贴装型 镀金
连接器类型: 插座，中央带触点
针位数: 60
间距: 0.024（0.60mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: -
接合堆叠高度: 5mm，6mm，7mm，9mm，11mm
板上高度: 0.155（3.95mm）
A3A-14DA-2SV(71)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 位置 插座 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 14
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 8.00µin（0.203µm）
绝缘颜色: 棕色
绝缘高度: 0.165（4.20mm）
接触长度 - 柱: -
工作温度: -55°C ~ 85°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 5.1mm，6mm
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 1A
额定电压: 200VAC
1985195
制造商: PHOENIX CONTACT数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 接线板 - 线至板 45°（135°）角度，带板 0.138（3.50mm） 通孔
层级数: 1
每级针位数: 2
间距: 0.138（3.50mm）
配接方向: 45°（135°）角度，带板
电流: 2 A
电压: 300 V
线规: 16-24AWG
安装类型: 通孔
电线端接: 无螺钉 - 支管弹簧，推入式弹簧
特性: -
颜色: 绿色

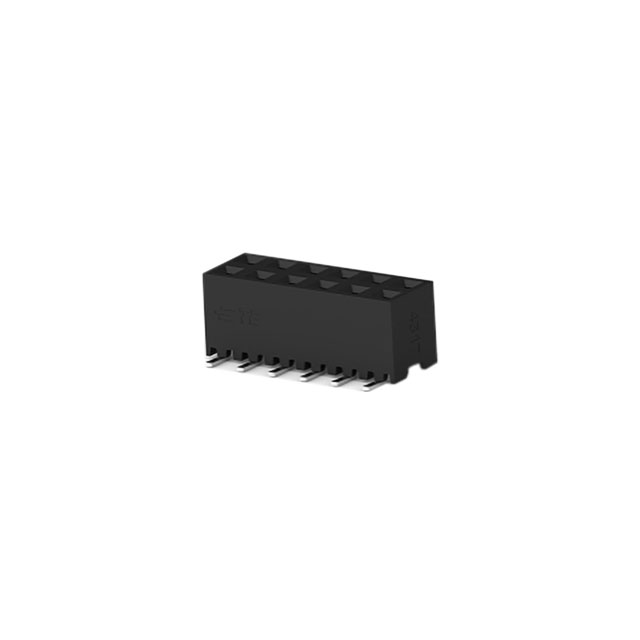

1-2307819-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 位置 插座，底部或顶部插入 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板
针位数: 14
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: -
工作温度: -40°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: 拾放
额定电流（安培）: 2A
额定电压: 125V

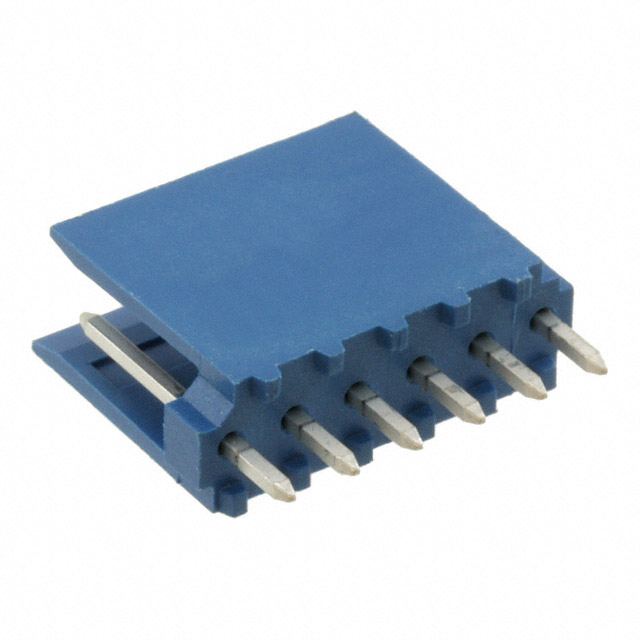

281695-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 2 墙
安装类型: 通孔
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.276（7.00mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.492（12.50mm）
绝缘高度: 0.449（11.40mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -40°C ~ 100°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: -
额定电压: -
ZW-15-14-G-D-300-900
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 30 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 30
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.430（36.322mm）
长度 - 柱（配接）: 0.230（5.842mm）
长度 - 堆叠高度: 0.300（7.620mm）
长度 - 焊尾: 0.900（22.860mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
