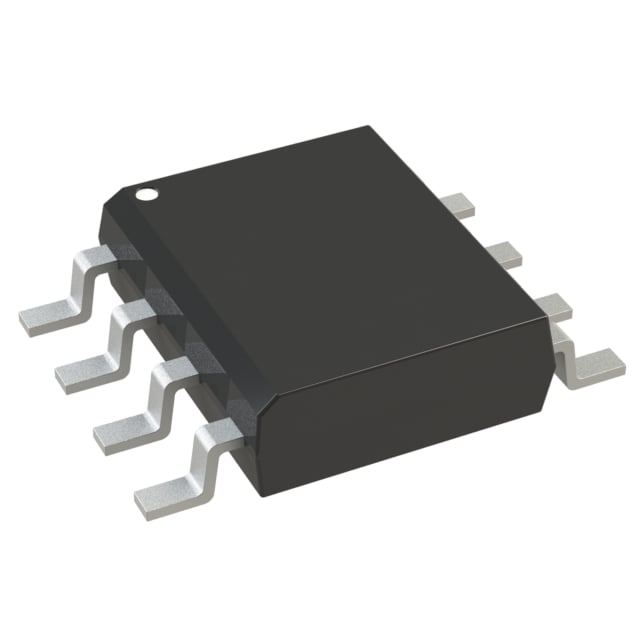

DMP6023LSS-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 60 V 6.6A（Ta） 1.2W（Ta） 8-SO
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 6.6A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 25 毫欧 @ 5A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 53.1 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2569 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 1.2W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-SO
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
BSC050N10NS5ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 100 V 16A（Ta），100A（Tc） 3W（Ta），136W（Tc） PG-TDSON-8-7
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 16A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 5 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.8V @ 72µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 61 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 4300 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 3W（Ta），136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8-7
封装/外壳: 8-PowerTDFN
AUIRF4905S
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 55 V 42A（Tc） 200W（Tc） D2PAK
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 55 V
25°C 时电流 - 连续漏极 (Id): 42A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 20 毫欧 @ 42A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 180 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 3500 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 200W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: D2PAK
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB

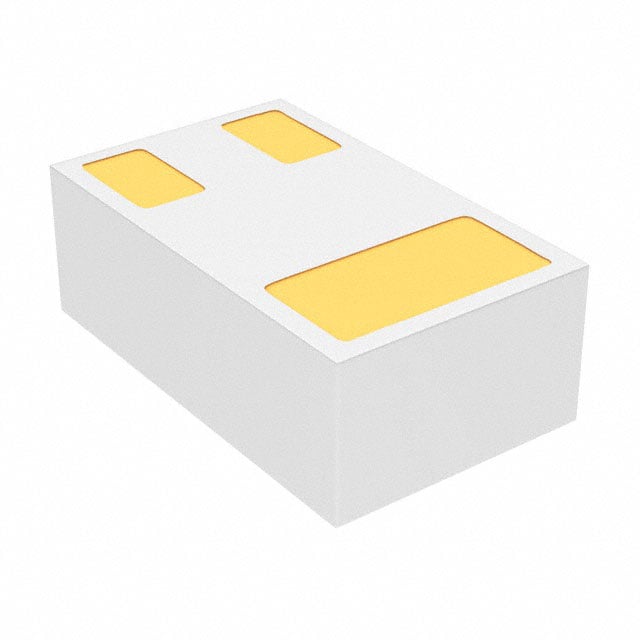

CSD13383F4T
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 12 V 2.9A（Ta） 500mW（Ta） 3-PICOSTAR（1x0.60）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 12 V
25°C 时电流 - 连续漏极 (Id): 2.9A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 44 毫欧 @ 500mA，4.5V
不同 Id 时 Vgs(th)（最大值）: 1.25V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 2.6 nC @ 4.5 V
Vgs（最大值）: ±10V
不同 Vds 时输入电容 (Ciss)（最大值）: 291 pF @ 6 V
FET 功能: -
功率耗散（最大值）: 500mW（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 3-PICOSTAR（1x0.60）
封装/外壳: 3-XFDFN
IPT60R125G7XTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 600 V 20A（Tc） 120W（Tc） PG-HSOF-8-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 20A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 125 毫欧 @ 6.4A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 320µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 27 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1080 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 120W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HSOF-8-2
封装/外壳: 8-PowerSFN

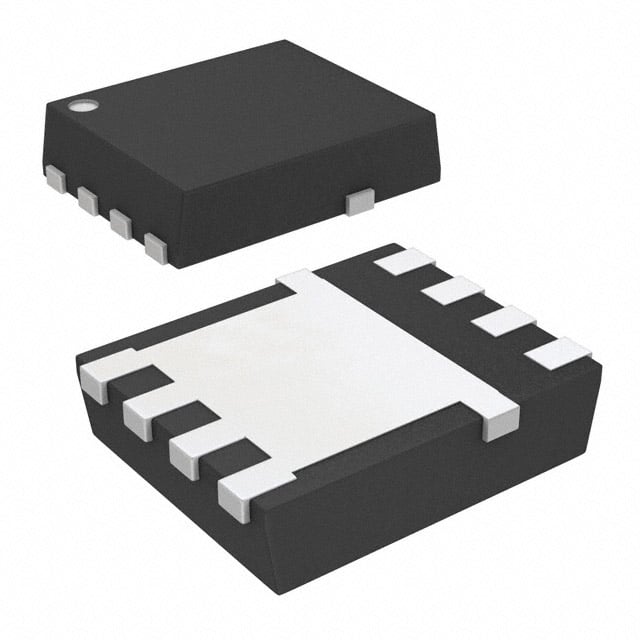

CSD18512Q5BT
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 40 V 211A（Tc） 139W（Tc） 8-VSON-CLIP（5x6）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 211A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.6 毫欧 @ 30A，10V
不同 Id 时 Vgs(th)（最大值）: 2.2V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 98 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 7120 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 139W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-VSON-CLIP（5x6）
封装/外壳: 8-PowerTDFN
IRLML0030TRPBF
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 5.3A（Ta） 1.3W（Ta） Micro3™/SOT-23
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 5.3A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 27 毫欧 @ 5.2A，10V
不同 Id 时 Vgs(th)（最大值）: 2.3V @ 25µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 2.6 nC @ 4.5 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 382 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.3W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: Micro3™/SOT-23
封装/外壳: TO-236-3，SC-59，SOT-23-3
SI4599DY-T1-GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: MOSFET - 阵列 40V 6.8A，5.8A 3W，3.1W 表面贴装型 8-SOIC
技术: MOSFET（金属氧化物）
配置: N 和 P 沟道
FET 功能: 逻辑电平门
漏源电压（Vdss）: 40V
25°C 时电流 - 连续漏极 (Id): 6.8A，5.8A
不同 Id、Vgs 时导通电阻（最大值）: 35.5 毫欧 @ 5A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 20nC @ 10V
不同 Vds 时输入电容 (Ciss)（最大值）: 640pF @ 20V
功率 - 最大值: 3W，3.1W
工作温度: -55°C ~ 150°C（TJ）
安装类型: 表面贴装型
封装/外壳: 8-SOIC（0.154，3.90mm 宽）
供应商器件封装: 8-SOIC
TK19A50W,S5X
制造商: TOSHIBA SEMICONDUCTOR AND STORAGE分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 500 V 18.5A（Ta） 40W（Tc） TO-220SIS
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 500 V
25°C 时电流 - 连续漏极 (Id): 18.5A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 7.9A，10V
不同 Id 时 Vgs(th)（最大值）: 3.7V @ 790µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 38 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 1350 pF @ 300 V
FET 功能: -
功率耗散（最大值）: 40W（Tc）
工作温度: 150°C
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220SIS
封装/外壳: TO-220-3 整包

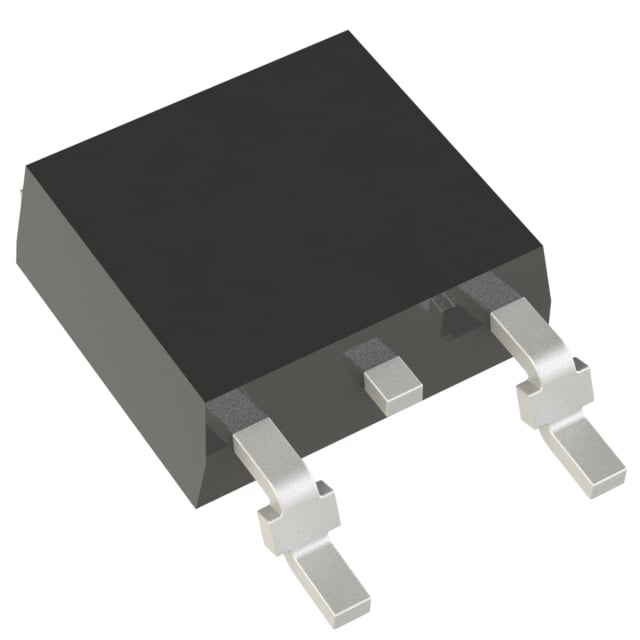

DMP4051LK3-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 40 V 7.2A（Ta） 2.14W（Ta） TO-252-3
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 7.2A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 51 毫欧 @ 12A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 14 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 674 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 2.14W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: TO-252-3
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63
