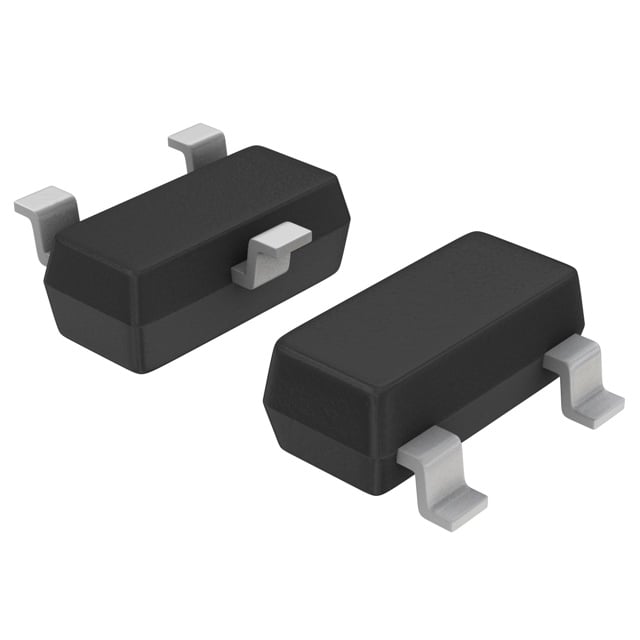

IRLML5203TRPBF
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 3A（Ta） 1.25W（Ta） Micro3™/SOT-23
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 3A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 98 毫欧 @ 3A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 14 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 510 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 1.25W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: Micro3™/SOT-23
封装/外壳: TO-236-3，SC-59，SOT-23-3

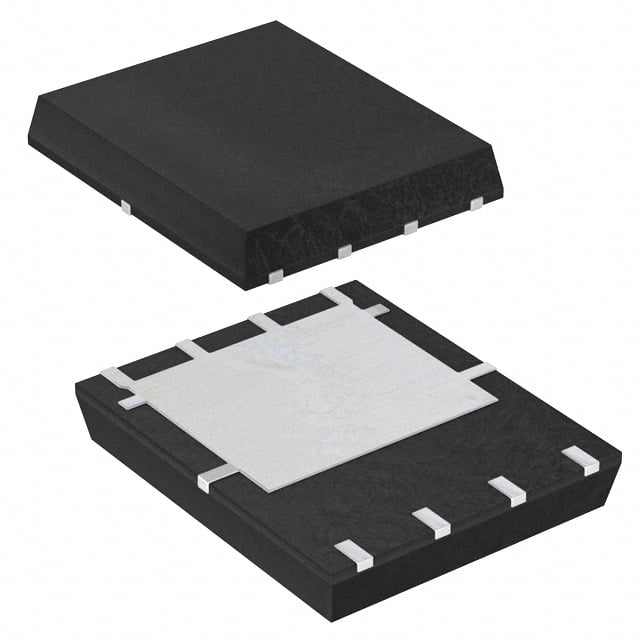

DMP4015SPSQ-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 40 V 8.5A（Ta） 1.3W（Ta） PowerDI5060-8
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 8.5A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 11 毫欧 @ 9.8A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 47.5 nC @ 5 V
Vgs（最大值）: ±25V
不同 Vds 时输入电容 (Ciss)（最大值）: 4234 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 1.3W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN

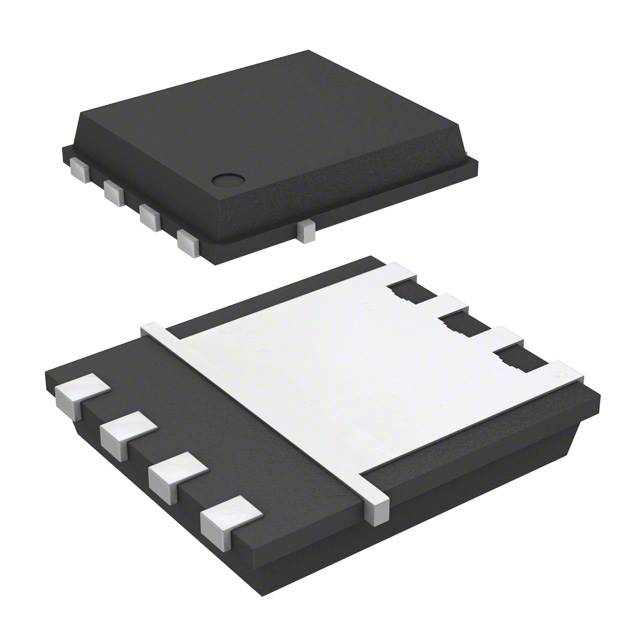

BSC084P03NS3GATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 14.9A（Ta），78.6A（Tc） 2.5W（Ta），69W（Tc） PG-TDSON-8-5
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 14.9A（Ta），78.6A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 8.4 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.1V @ 105µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 58 nC @ 10 V
Vgs（最大值）: ±25V
不同 Vds 时输入电容 (Ciss)（最大值）: 4785 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），69W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8-5
封装/外壳: 8-PowerTDFN
BSC060P03NS3EGATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 17.7A（Ta），100A（Tc） 2.5W（Ta），83W（Tc） PG-TDSON-8-1
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 17.7A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 6 毫欧 @ 50A，10V
不同 Id 时 Vgs(th)（最大值）: 3.1V @ 150µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 81 nC @ 10 V
Vgs（最大值）: ±25V
不同 Vds 时输入电容 (Ciss)（最大值）: 6020 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 2.5W（Ta），83W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TDSON-8-1
封装/外壳: 8-PowerTDFN
DMP34M4SPS-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 135A（Tc） 1.5W PowerDI5060-8
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 135A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 3.8 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 2.6V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 127 nC @ 10 V
Vgs（最大值）: ±25V
不同 Vds 时输入电容 (Ciss)（最大值）: 3775 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.5W
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN
DMP2003UPS-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 20 V 150A（Tc） 1.4W PowerDI5060-8
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 150A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 2.2 毫欧 @ 25A，10V
不同 Id 时 Vgs(th)（最大值）: 1.4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 177 nC @ 10 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 8352 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 1.4W
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN

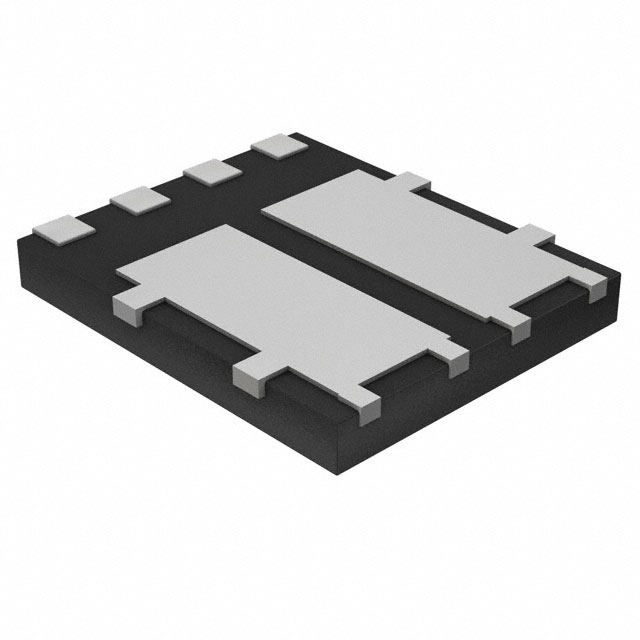

DMC1018UPD-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: MOSFET - 阵列 12V，20V 9.5A，6.9A 2.3W 表面贴装型 PowerDI5060-8
技术: MOSFET（金属氧化物）
配置: N 和 P 沟道
FET 功能: -
漏源电压（Vdss）: 12V，20V
25°C 时电流 - 连续漏极 (Id): 9.5A，6.9A
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 11.8A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 30.4nC @ 8V
不同 Vds 时输入电容 (Ciss)（最大值）: 1525pF @ 6V
功率 - 最大值: 2.3W
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
封装/外壳: 8-PowerTDFN
供应商器件封装: PowerDI5060-8
DMC1016UPD-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: MOSFET - 阵列 12V，20V 9.5A，8.7A 2.3W 表面贴装型 PowerDI5060-8
技术: MOSFET（金属氧化物）
配置: N 和 P 沟道
FET 功能: -
漏源电压（Vdss）: 12V，20V
25°C 时电流 - 连续漏极 (Id): 9.5A，8.7A
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 11.8A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 32nC @ 8V
不同 Vds 时输入电容 (Ciss)（最大值）: 1454pF @ 6V
功率 - 最大值: 2.3W
工作温度: -55°C ~ 150°C（TJ）
安装类型: 表面贴装型
封装/外壳: 8-PowerTDFN
供应商器件封装: PowerDI5060-8
DMP3028LPSQ-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 21A（Tc） 1.28W PowerDI5060-8
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 21A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 28 毫欧 @ 7A，10V
不同 Id 时 Vgs(th)（最大值）: 2.4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 22 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1372 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.28W
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN
DMP3010LPSQ-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 30 V 36A（Ta） 2.18W（Ta） PowerDI5060-8
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 36A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 7.5 毫欧 @ 10A，10V
不同 Id 时 Vgs(th)（最大值）: 2.1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 126.2 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 6234 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 2.18W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN
