STV160NF03LT4
制造商: STMICROELECTRONICS数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 160A（Tc） 210W（Tc） 10-PowerSO
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 160A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 2.8 毫欧 @ 80A，10V
不同 Id 时 Vgs(th)（最大值）: 1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 140 nC @ 10 V
Vgs（最大值）: ±15V
不同 Vds 时输入电容 (Ciss)（最大值）: 4700 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 210W（Tc）
工作温度: 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 10-PowerSO
封装/外壳: PowerSO-10 裸露底部焊盘

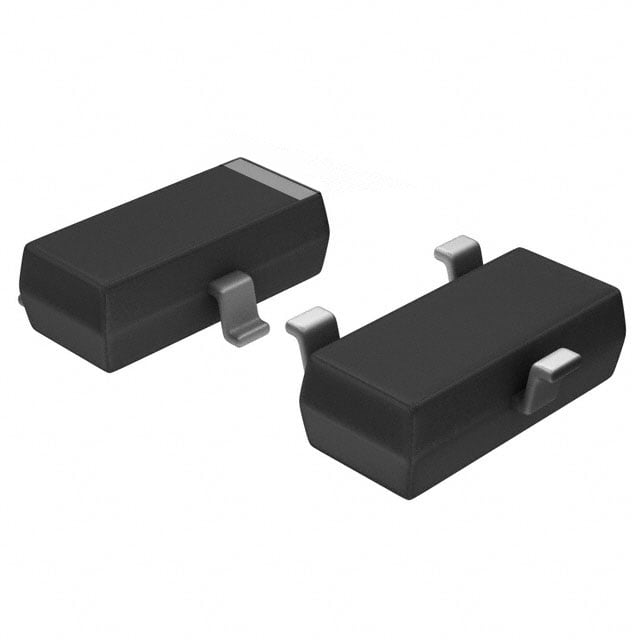

AO3415A
制造商: UMW分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 20 V 4A（Ta） 350mW（Ta） SOT-23
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 4A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 36 毫欧 @ 4A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 17.2 nC @ 4.5 V
Vgs（最大值）: ±8V
不同 Vds 时输入电容 (Ciss)（最大值）: 1450 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 350mW（Ta）
工作温度: 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: SOT-23
封装/外壳: TO-236-3，SC-59，SOT-23-3
AO3415A
制造商: ALPHA & OMEGA SEMICONDUCTOR INC.数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 20 V 5A（Ta） 1.5W（Ta） SOT-23-3
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 5A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 1.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 45 毫欧 @ 4A，4.5V
不同 Id 时 Vgs(th)（最大值）: 900mV @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 11 nC @ 4.5 V
Vgs（最大值）: ±8V
不同 Vds 时输入电容 (Ciss)（最大值）: 940 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 1.5W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: SOT-23-3
封装/外壳: 3-SMD，SOT-23-3 变式
AO3415A-EV
制造商: EVVO数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 P 通道 20 V 4A（Ta） 350mW（Ta） SOT-23
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 4A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 36 毫欧 @ 4A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 17.2 nC @ 4.5 V
Vgs（最大值）: ±8V
不同 Vds 时输入电容 (Ciss)（最大值）: 1450 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 350mW（Ta）
工作温度: 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: SOT-23
封装/外壳: TO-236-3，SC-59，SOT-23-3

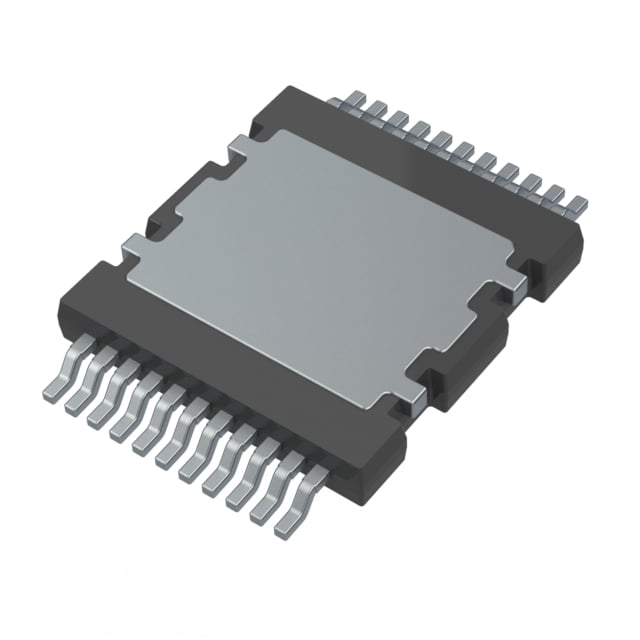

IPDQ60T017S7XTMA1
制造商: INFINEON TECHNOLOGIES数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 600 V 113A（Tc） 500W（Tc） PG-HDSOP-22-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 113A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 12V
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 29A，12V
不同 Id 时 Vgs(th)（最大值）: 4.5V @ 1.88mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 196 nC @ 12 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 7370 pF @ 300 V
FET 功能: -
功率耗散（最大值）: 500W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22-1
封装/外壳: 22-PowerBSOP 模块

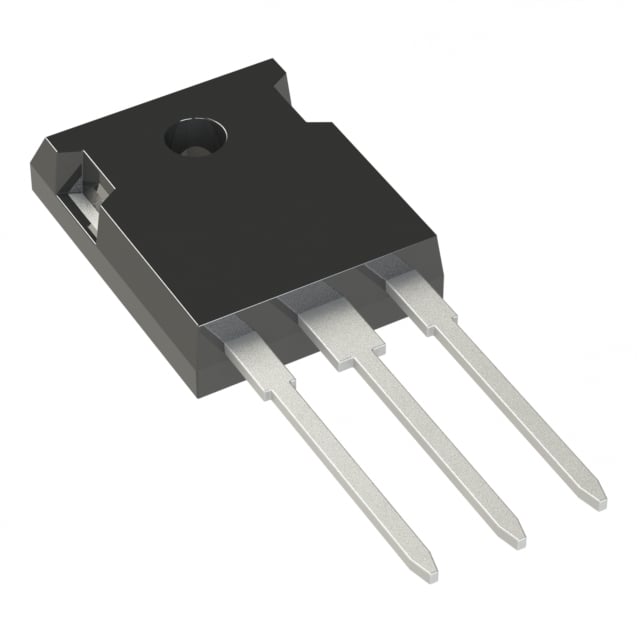

NTHL019N65S3H
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 650 V 75A（Tc） 625W（Tc） TO-247-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 75A（Tc）
不同 Id、Vgs 时导通电阻（最大值）: 19.3 毫欧 @ 37.5A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 14.3mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 282 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 15993 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 625W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-247-3
封装/外壳: TO-247-3

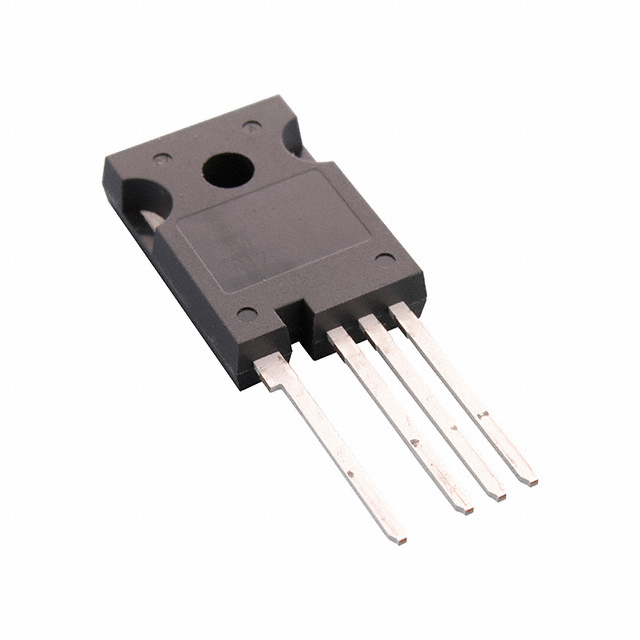

NTH4LN019N65S3H
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 650 V 75A（Tc） 625W（Tc） TO-247-4
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 75A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 19.3 毫欧 @ 37.5A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 14.3mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 282 nC @ 10 V
Vgs（最大值）: ±30V
不同 Vds 时输入电容 (Ciss)（最大值）: 15993 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 625W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-247-4
封装/外壳: TO-247-4
GT040N10T
制造商: GOFORD SEMICONDUCTOR数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 100 V 140A（Tc） 200W（Tc） TO-220
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 100 V
25°C 时电流 - 连续漏极 (Id): 140A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 4.5 毫欧 @ 40A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 100 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 5920 pF @ 50 V
FET 功能: -
功率耗散（最大值）: 200W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-220
封装/外壳: TO-220-3

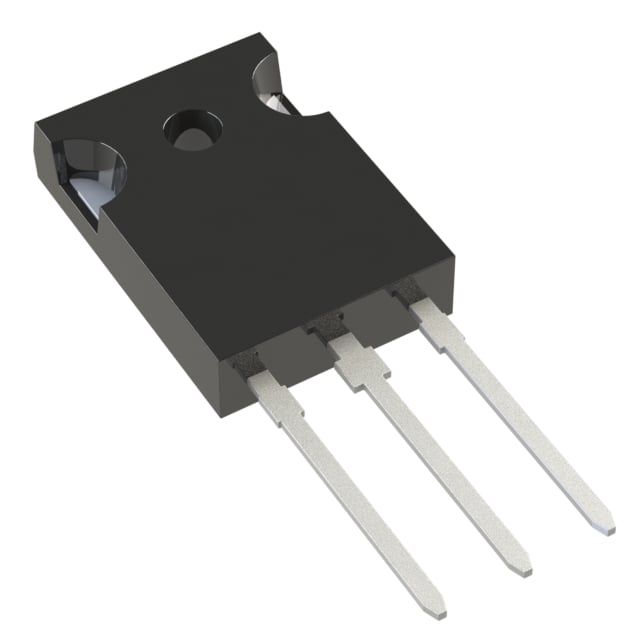

IPW65R190C7XKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 650 V 13A（Tc） 72W（Tc） PG-TO247-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 5.7A，10V
不同 Id 时 Vgs(th)（最大值）: 4V @ 290µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 23 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1150 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 72W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-3
封装/外壳: TO-247-3

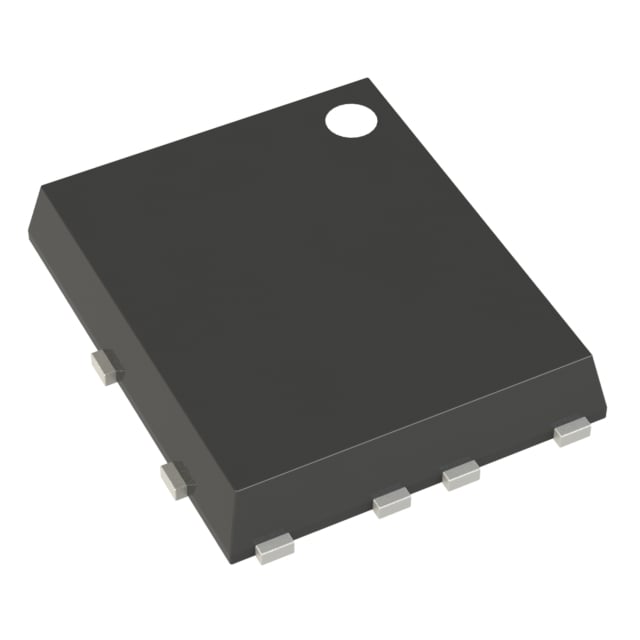

NVMFD5C650NLT1G
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: MOSFET - 阵列 60V 21A（Ta），111A（Tc） 3.5W（Ta），125W（Tc） 表面贴装型 8-DFN（5x6）双标记（SO8FL-双通道）
技术: MOSFET（金属氧化物）
配置: 2 N-通道（双）
FET 功能: -
漏源电压（Vdss）: 60V
25°C 时电流 - 连续漏极 (Id): 21A（Ta），111A（Tc）
不同 Id、Vgs 时导通电阻（最大值）: 4.2 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 2.2V @ 98µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 16nC @ 4.5V
不同 Vds 时输入电容 (Ciss)（最大值）: 2546pF @ 25V
功率 - 最大值: 3.5W（Ta），125W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
封装/外壳: 8-PowerTDFN
供应商器件封装: 8-DFN（5x6）双标记（SO8FL-双通道）
