INFINEON TECHNOLOGIES
IGLR70R140D2SXUMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 700 V 13A（Tc） 47W（Tc） PG-TSON-8-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 700 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 170 毫欧 @ 3.1A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 1.8 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 133 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 47W（Tc）
工作温度: -40°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TSON-8-8
封装/外壳: 8-PowerTDFN
IGLR65R140D2XUMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 650 V 13A（Tc） 47W（Tc） PG-TSON-8-8
FET 类型: N 通道
技术: GaNFET（氮化镓）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: -
不同 Id、Vgs 时导通电阻（最大值）: 170 毫欧 @ 3.1A
不同 Id 时 Vgs(th)（最大值）: 1.6V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 1.8 nC @ 3 V
Vgs（最大值）: -10V
不同 Vds 时输入电容 (Ciss)（最大值）: 155 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 47W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TSON-8-8
封装/外壳: 8-PowerTDFN
SPB20N60C3ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 600 V 20.7A（Tc） 208W（Tc） PG-TO263-3-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 20.7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 13.1A，10V
不同 Id 时 Vgs(th)（最大值）: 3.9V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 114 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2400 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 208W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-3-2
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB
SPP20N60C3XKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
数据:
简介: 通孔 N 通道 600 V 20.7A（Tc） 208W（Tc） PG-TO220-3-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 20.7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 190 毫欧 @ 13.1A，10V
不同 Id 时 Vgs(th)（最大值）: 3.9V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 114 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2400 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 208W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO220-3-1
封装/外壳: TO-220-3
IMW120R220M1HXKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 通孔 N 通道 1200 V 13A（Tc） 75W（Tc） PG-TO247-3-41
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 286 毫欧 @ 4A，18V
不同 Id 时 Vgs(th)（最大值）: 5.7V @ 1.6mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.5 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 289 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 75W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-3-41
封装/外壳: TO-247-3

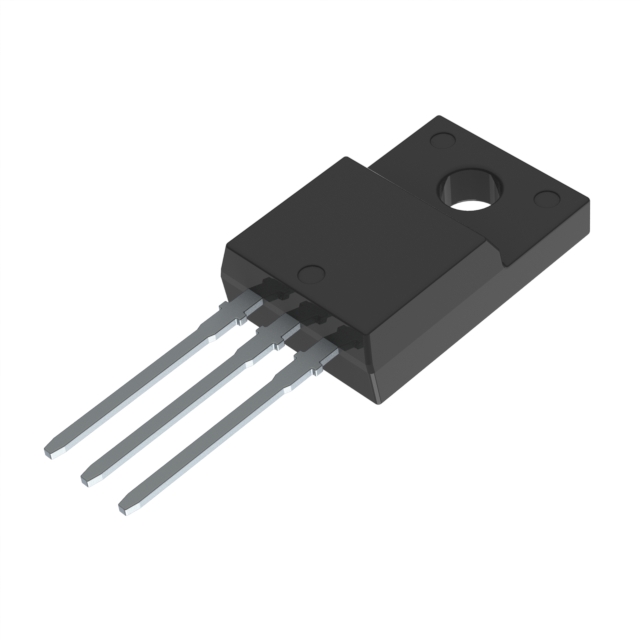

IPA95R130PFD7XKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 通孔 N 通道 950 V 13.9A（Tc） 33W（Tc） PG-TO220 整包
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 950 V
25°C 时电流 - 连续漏极 (Id): 13.9A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 130 毫欧 @ 25.1A， 10V
不同 Id 时 Vgs(th)（最大值）: 3.5V @ 1.25mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 141 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 4170 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 33W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO220 整包
封装/外壳: TO-220-3 整包

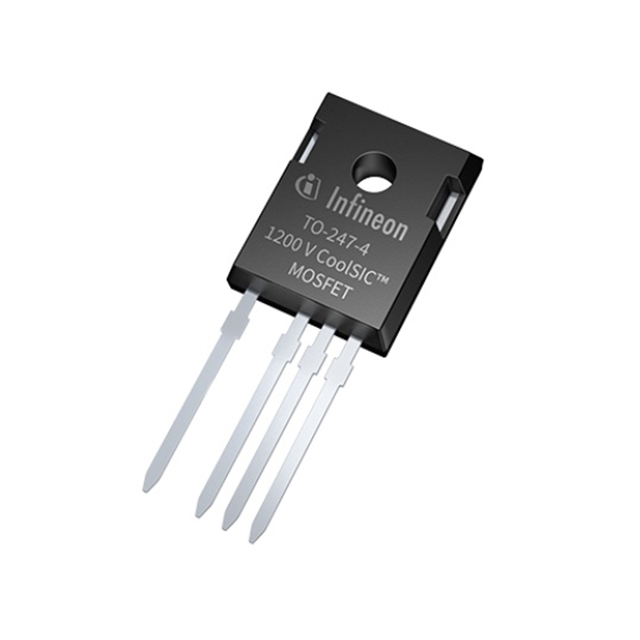

IMZ120R220M1HXKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 通孔 N 通道 1200 V 13A（Tc） 75W（Tc） PG-TO247-4-1
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 13A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 220 毫欧 @ 4A，18V
不同 Id 时 Vgs(th)（最大值）: 5.7V @ 1.6mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 8.5 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 289 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 75W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-4-1
封装/外壳: TO-247-4

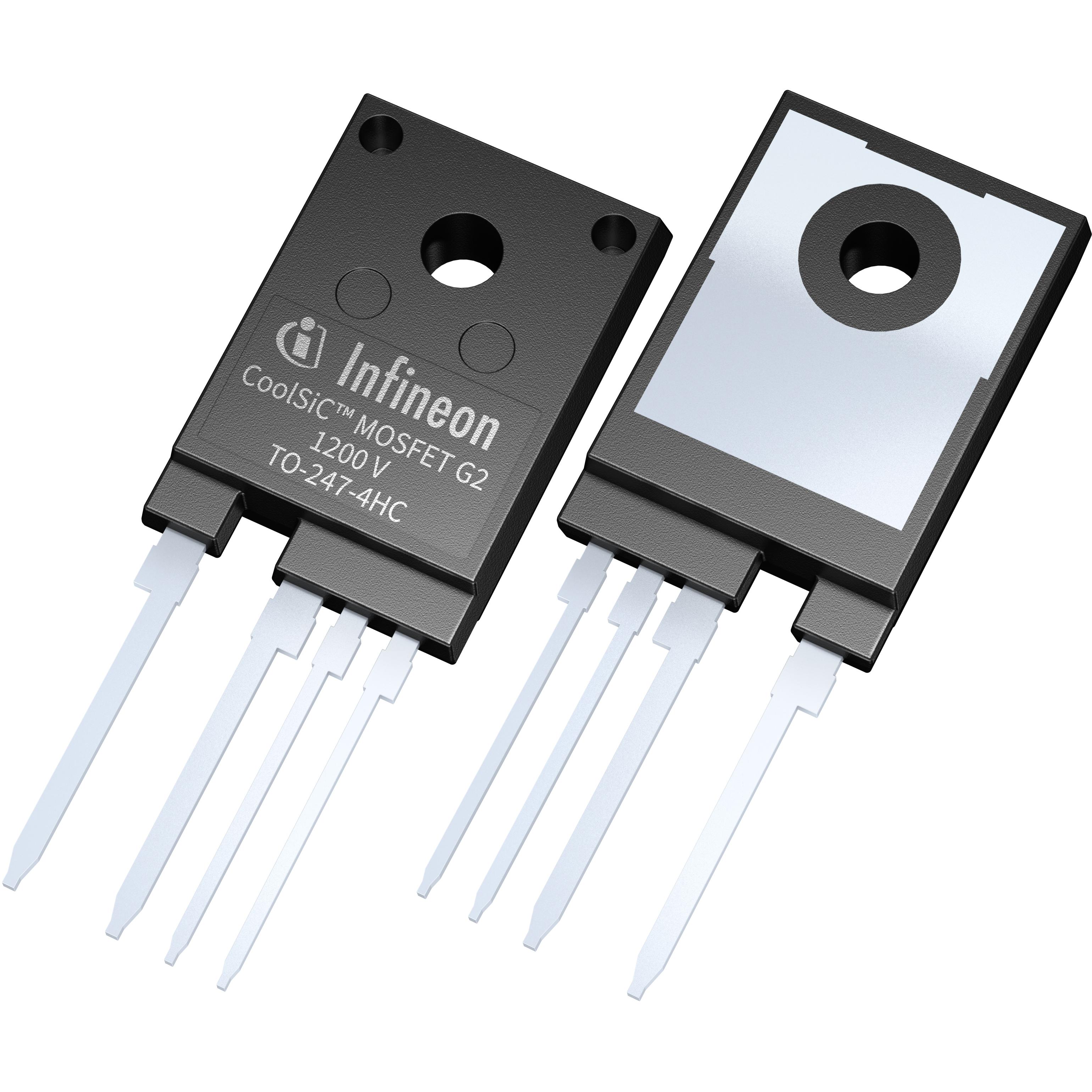

IMZC120R053M2HXKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
数据:
简介: 通孔 N 通道 1200 V 38A（Tc） 182W（Tc） PG-TO247-4-17
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 38A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，18V
不同 Id、Vgs 时导通电阻（最大值）: 53 毫欧 @ 13A，18V
不同 Id 时 Vgs(th)（最大值）: 5.1V @ 4.1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 30 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 1010 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 182W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO247-4-17
封装/外壳: TO-247-4
