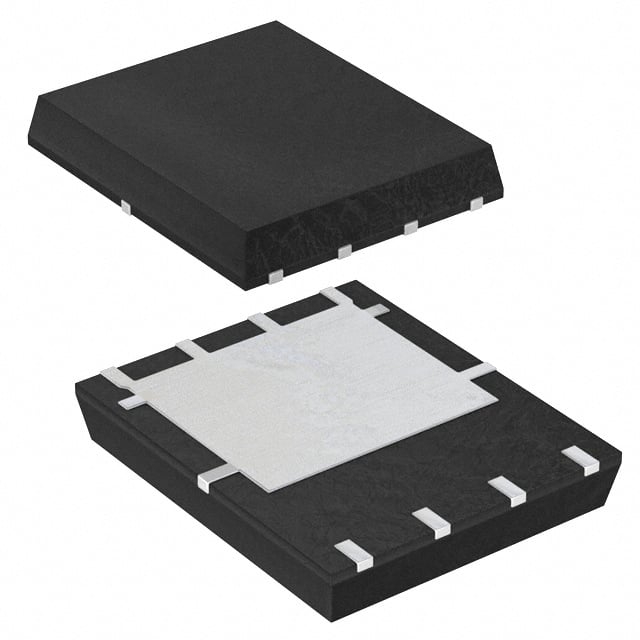

DMTH6010LPSQ-13
制造商: DIODES INCORPORATED数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 13.5A（Ta），100A（Tc） 2.6W（Ta），136W（Tc） PowerDI5060-8
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 13.5A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 8 毫欧 @ 20A，10V
不同 Id 时 Vgs(th)（最大值）: 3V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 41.3 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 2090 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 2.6W（Ta），136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PowerDI5060-8
封装/外壳: 8-PowerTDFN

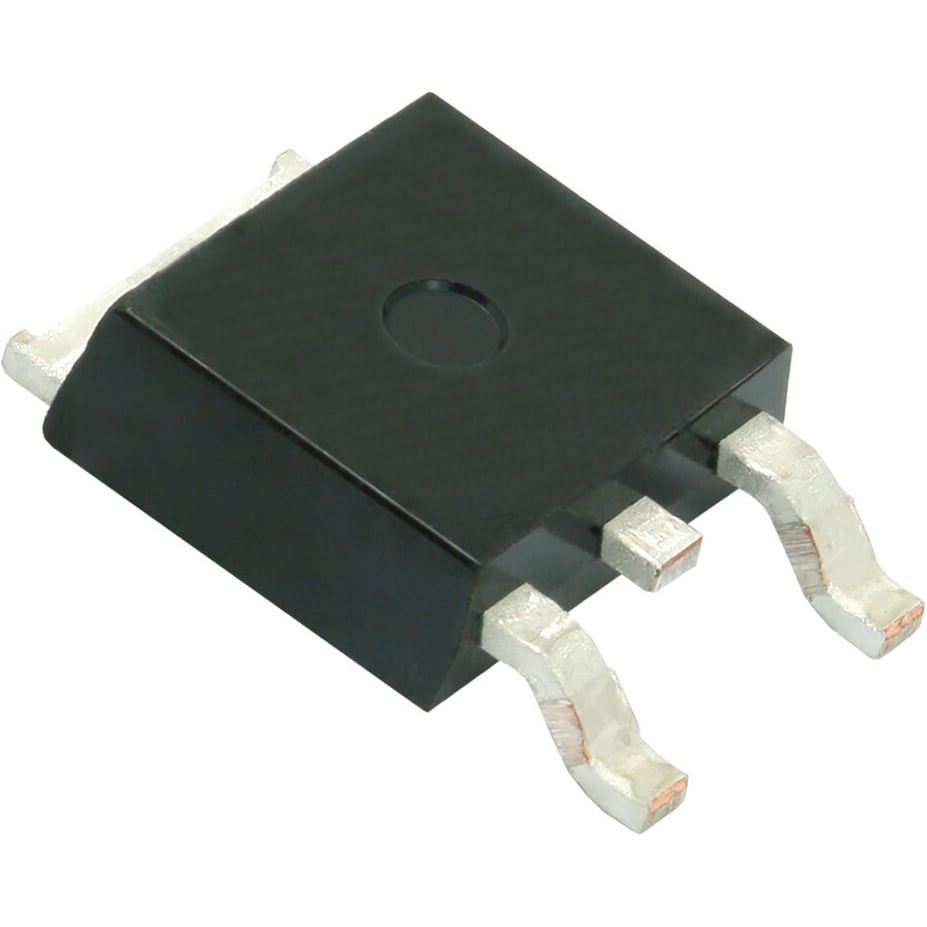

SQR97N06-6M3L_GE3
制造商: VISHAY SILICONIX数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 60 V 97A（Tc） 136W（Tc） TO-252AA
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 97A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 6.3 毫欧 @ 25A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 125 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 6060 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: TO-252AA
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63

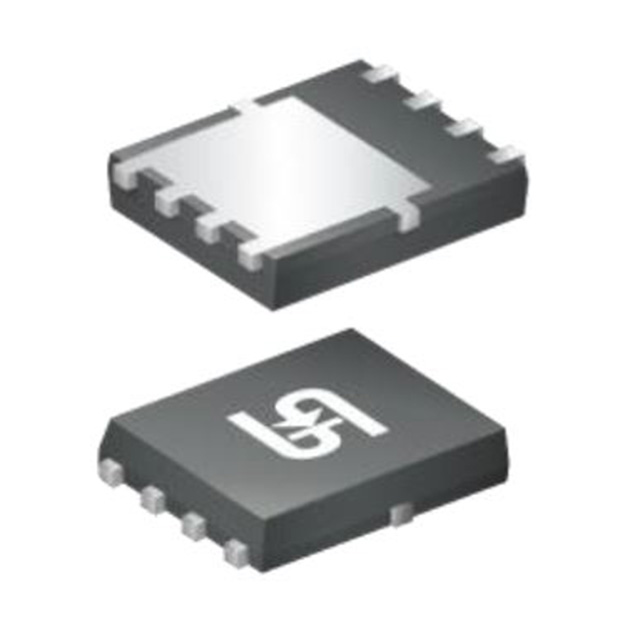

TSM018NB03CRRLG
制造商: TAIWAN SEMICONDUCTOR CORPORATION数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 30 V 29A（Ta），194A（Tc） 3.1W（Ta），136W（Tc） 8-PDFN（5x6）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 29A（Ta），194A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 1.8 毫欧 @ 29A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 120 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 7252 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 3.1W（Ta），136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: 8-PDFN（5x6）
封装/外壳: 8-PowerTDFN

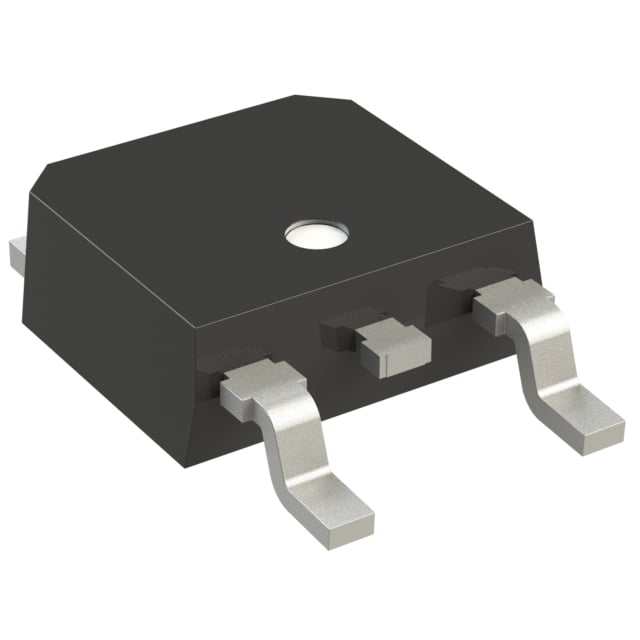

R6507KND3TL1
制造商: ROHM SEMICONDUCTOR分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 7A（Tc） 78W（Tc） TO-252
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 665 毫欧 @ 2.4A，10V
不同 Id 时 Vgs(th)（最大值）: 5V @ 200µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 14.5 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 470 pF @ 25 V
FET 功能: -
功率耗散（最大值）: 78W（Tc）
工作温度: 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: TO-252
封装/外壳: TO-252-3，DPAK（2 引线 +耳片），SC-63

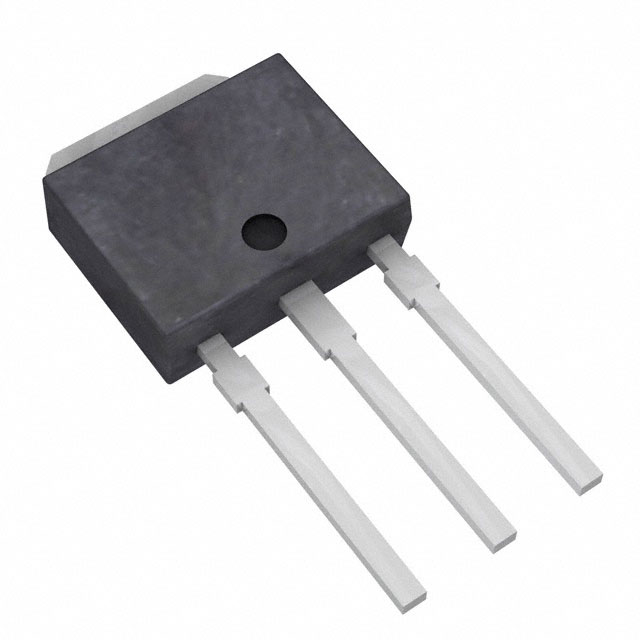

TSM60NC620CHC5G
制造商: TAIWAN SEMICONDUCTOR CORPORATION分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 600 V 7A（Tc） 78W（Tc） TO-251（IPAK）
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 600 V
25°C 时电流 - 连续漏极 (Id): 7A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 620 毫欧 @ 2.4A，10V
不同 Id 时 Vgs(th)（最大值）: 5V @ 1mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 15 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 501 pF @ 300 V
FET 功能: -
功率耗散（最大值）: 78W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: TO-251（IPAK）
封装/外壳: TO-251-3 短引线，IPAK，TO-251AA
IPDQ65R017CFD7XTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 136A（Tc） 694W（Tc） PG-HDSOP-22-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 136A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 61.6A，10V
不同 Id 时 Vgs(th)（最大值）: 4.5V @ 3.08mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 236 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 12338 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 694W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22-1
封装/外壳: 22-PowerBSOP 模块
IPDQ65R017CFD7AXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 650 V 136A（Tc） 694W（Tc） PG-HDSOP-22-1
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 650 V
25°C 时电流 - 连续漏极 (Id): 136A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 17 毫欧 @ 61.6A，10V
不同 Id 时 Vgs(th)（最大值）: 4.5V @ 3.08mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 236 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 12338 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 694W（Tc）
工作温度: -40°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22-1
封装/外壳: 22-PowerBSOP 模块
IPP029N06NAKSA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 通孔 N 通道 60 V 24A（Ta），100A（Tc） 3W（Ta），136W（Tc） PG-TO220-3
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 24A（Ta），100A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 6V，10V
不同 Id、Vgs 时导通电阻（最大值）: 2.9 毫欧 @ 100A，10V
不同 Id 时 Vgs(th)（最大值）: 2.8V @ 75µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 56 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 4100 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 3W（Ta），136W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: -
资质: -
安装类型: 通孔
供应商器件封装: PG-TO220-3
封装/外壳: TO-220-3
NVMJST2D8N08XTXG
制造商: ONSEMI数据:
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 80 V 157A（Tc） 136W（Tc） 10-TCPAK
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 157A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 2.8 毫欧 @ 30A，10V
不同 Id 时 Vgs(th)（最大值）: 3.6V @ 184µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 45 nC @ 10 V
Vgs（最大值）: 20V
不同 Vds 时输入电容 (Ciss)（最大值）: 3192 pF @ 40 V
FET 功能: -
功率耗散（最大值）: 136W（Tc）
工作温度: -55°C ~ 175°C
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: 10-TCPAK
封装/外壳: 10-PowerLSOP（0.209，5.30mm 宽）
IMBG75R040M2HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
描述: 表面贴装型 N 通道 750 V 42A（Tc） 156W（Tc） PG-TO263-7-12
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 750 V
25°C 时电流 - 连续漏极 (Id): 42A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，20V
不同 Id、Vgs 时导通电阻（最大值）: 36 毫欧 @ 21.7A，20V
不同 Id 时 Vgs(th)（最大值）: 5.6V @ 4.8mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 30 nC @ 18 V
Vgs（最大值）: +23V，-7V
不同 Vds 时输入电容 (Ciss)（最大值）: 1063 pF @ 500 V
FET 功能: -
功率耗散（最大值）: 156W（Tc）
工作温度: -55°C ~ 175°C
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-7-12
封装/外壳: TO-263-8，D2PAK（7 引线 + 凸片），TO-263CA
