INFINEON TECHNOLOGIES
ISO1H811GAUMA1
制造商: INFINEON TECHNOLOGIES分类: 微电路 / 半导体集成电路 / 模拟集成电路 / 其他模拟集成电路
简介: 电源开关/驱动器 1：1 N 通道 625mA PG-DSO-36
开关类型: 继电器，螺线管驱动器
输出数: 8
比率 - 输入:输出: 1：1
输出配置: 高端
输出类型: N 通道
接口: 并联
电压 - 负载: 11V ~ 35V
电压 - 供电 (Vcc/Vdd): 3V ~ 5.5V
电流 - 输出（最大值）: 625mA
导通电阻（典型值）: 150 毫欧
输入类型: -
特性: 带有自动重启功能
故障保护: 限流（固定），超温，过压
工作温度: -25°C ~ 125°C（TJ）
安装类型: 表面贴装型
供应商器件封装: PG-DSO-36
封装/外壳: 36-BSSOP（0.433，11.00mm 宽）祼焊盘
ISO1H816GAUMA1
制造商: INFINEON TECHNOLOGIES分类: 微电路 / 半导体集成电路 / 模拟集成电路 / 其他模拟集成电路
简介: 电源开关/驱动器 1：8 N 通道 1.2A PG-DSO-36
开关类型: 继电器，螺线管驱动器
输出数: 8
比率 - 输入:输出: 1：8
输出配置: 高端
输出类型: N 通道
接口: SPI
电压 - 负载: 11V ~ 35V
电压 - 供电 (Vcc/Vdd): 3V ~ 5.5V
电流 - 输出（最大值）: 1.2A
导通电阻（典型值）: 150 毫欧
输入类型: -
特性: 自动重启，电隔离，状态标识
故障保护: 限流（固定），超温，过压
工作温度: -25°C ~ 125°C（TJ）
安装类型: 表面贴装型
供应商器件封装: PG-DSO-36
封装/外壳: 36-BSSOP（0.433，11.00mm 宽）祼焊盘
ISO1H815GAUMA1
制造商: INFINEON TECHNOLOGIES分类: 微电路 / 半导体集成电路 / 模拟集成电路 / 其他模拟集成电路
简介: 电源开关/驱动器 1：1 N 通道 1.2A PG-DSO-36
开关类型: 继电器，螺线管驱动器
输出数: 8
比率 - 输入:输出: 1：1
输出配置: 高端
输出类型: N 通道
接口: 并联
电压 - 负载: 11V ~ 35V
电压 - 供电 (Vcc/Vdd): 3V ~ 5.5V
电流 - 输出（最大值）: 1.2A
导通电阻（典型值）: 150 毫欧
输入类型: -
特性: 自动重启，电隔离，状态标识
故障保护: 限流（固定），超温，过压
工作温度: -25°C ~ 125°C（TJ）
安装类型: 表面贴装型
供应商器件封装: PG-DSO-36
封装/外壳: 36-BSSOP（0.433，11.00mm 宽）祼焊盘
ISO1H812GAUMA1
制造商: INFINEON TECHNOLOGIES分类: 微电路 / 半导体集成电路 / 模拟集成电路 / 其他模拟集成电路
简介: 电源开关/驱动器 1：8 N 通道 625mA PG-DSO-36
开关类型: 继电器，螺线管驱动器
输出数: 8
比率 - 输入:输出: 1：8
输出配置: 高端
输出类型: N 通道
接口: SPI
电压 - 负载: 11V ~ 35V
电压 - 供电 (Vcc/Vdd): 3V ~ 5.5V
电流 - 输出（最大值）: 625mA
导通电阻（典型值）: 150 毫欧
输入类型: -
特性: 自动重启，电隔离，状态标识
故障保护: 限流（固定），超温，过压
工作温度: -25°C ~ 125°C（TJ）
安装类型: 表面贴装型
供应商器件封装: PG-DSO-36
封装/外壳: 36-BSSOP（0.433，11.00mm 宽）祼焊盘

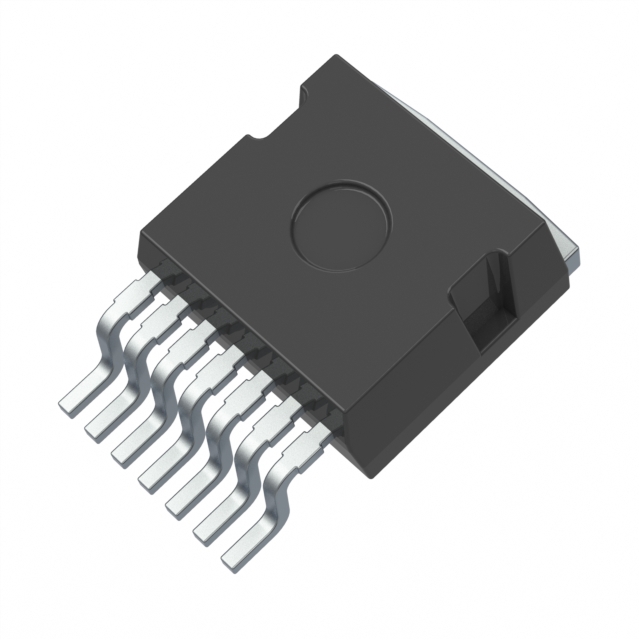

AIMBG75R016M1HXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 750 V 98A（Tc） 384W（Tc） PG-TO263-7-12
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 750 V
25°C 时电流 - 连续漏极 (Id): 98A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 15V，20V
不同 Id、Vgs 时导通电阻（最大值）: 15 毫欧 @ 41.5A，20V
不同 Id 时 Vgs(th)（最大值）: 5.6V @ 14.9mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 81 nC @ 18 V
Vgs（最大值）: +25V，-10V
不同 Vds 时输入电容 (Ciss)（最大值）: 2869 pF @ 500 V
FET 功能: -
功率耗散（最大值）: 384W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PG-TO263-7-12
封装/外壳: TO-263-8，D2PAK（7 引线 + 凸片），TO-263CA
AIMCQ120R030M1TXTMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
数据:
简介: 表面贴装型 N 通道 1200 V 78A（Tc） 417W（Tc） PG-HDSOP-22
FET 类型: N 通道
技术: SiCFET（碳化硅）
漏源电压（Vdss）: 1200 V
25°C 时电流 - 连续漏极 (Id): 78A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 18V，20V
不同 Id、Vgs 时导通电阻（最大值）: 38 毫欧 @ 27A，20V
不同 Id 时 Vgs(th)（最大值）: 5.1V @ 8.6mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 57 nC @ 20 V
Vgs（最大值）: +25V，-10V
不同 Vds 时输入电容 (Ciss)（最大值）: 1738 pF @ 800 V
FET 功能: -
功率耗散（最大值）: 417W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: PG-HDSOP-22
封装/外壳: 22-PowerBSOP 模块

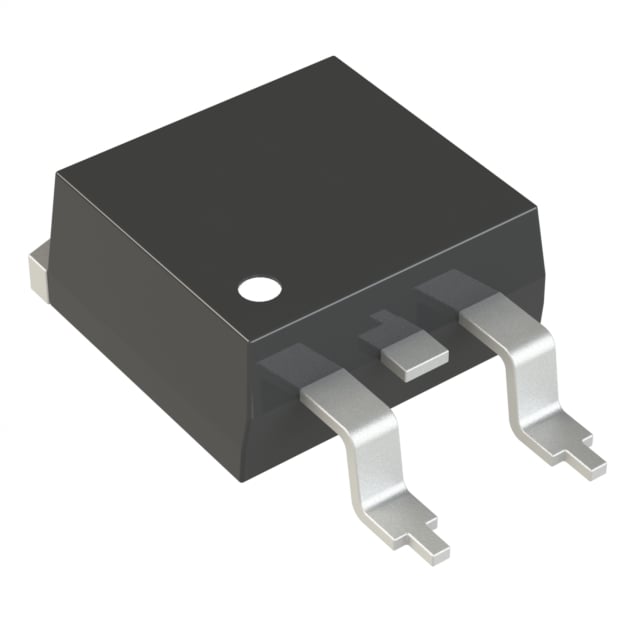

IPB95R130PFD7ATMA1
制造商: INFINEON TECHNOLOGIES分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 950 V 36.5A（Tc） 227W（Tc） PG-TO263-3-2
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 950 V
25°C 时电流 - 连续漏极 (Id): 36.5A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 10V
不同 Id、Vgs 时导通电阻（最大值）: 130 毫欧 @ 25.1A， 10V
不同 Id 时 Vgs(th)（最大值）: 3.5V @ 1.25mA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 141 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 4170 pF @ 400 V
FET 功能: -
功率耗散（最大值）: 227W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: PG-TO263-3-2
封装/外壳: TO-263-3，D2PAK（2 引线 + 凸片），TO-263AB

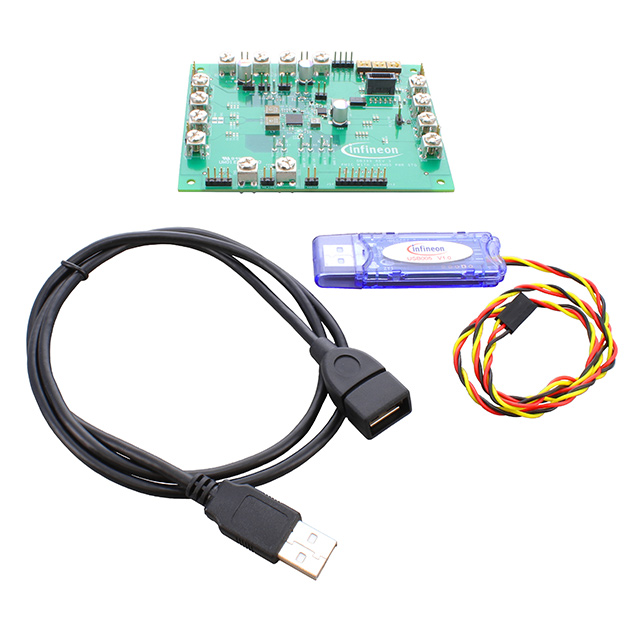

主要用途: DC/DC，步降
输出和类型: 5 非隔离式输出
功率 - 输出: -
电压 - 输出: 0.25V ~ 5.1V
电流 - 输出: 4A，4A，2A，2A，500mA
电压 - 输入: 6V ~ 12V
稳压器拓扑: 降压
频率 - 开关: -
内含物: 板
使用的 IC/零件: IRPS5401
TLE82092SAAUMA1
制造商: INFINEON TECHNOLOGIES分类: 微电路 / 半导体集成电路 / 接口电路 / 驱动器
简介: 电机驱动器 功率 MOSFET SPI PG-DSO-20-65
电机类型 - 步进: -
电机类型 - AC，DC: 无刷直流（BLDC）伺服，有刷直流伺服
功能: 驱动器 - 全集成，控制和功率级
输出配置: 半桥（2）
接口: SPI
技术: 功率 MOSFET
步进分辨率: -
应用: -
电流 - 输出: 8.6A
电压 - 供电: 4.4V ~ 5.25V
电压 - 负载: 4.5V ~ 28V
工作温度: -40°C ~ 150°C（TJ）
等级: 汽车级
安装类型: 表面贴装型
封装/外壳: 20-SOIC（0.433，11.00mm 宽）祼焊盘
供应商器件封装: PG-DSO-20-65
